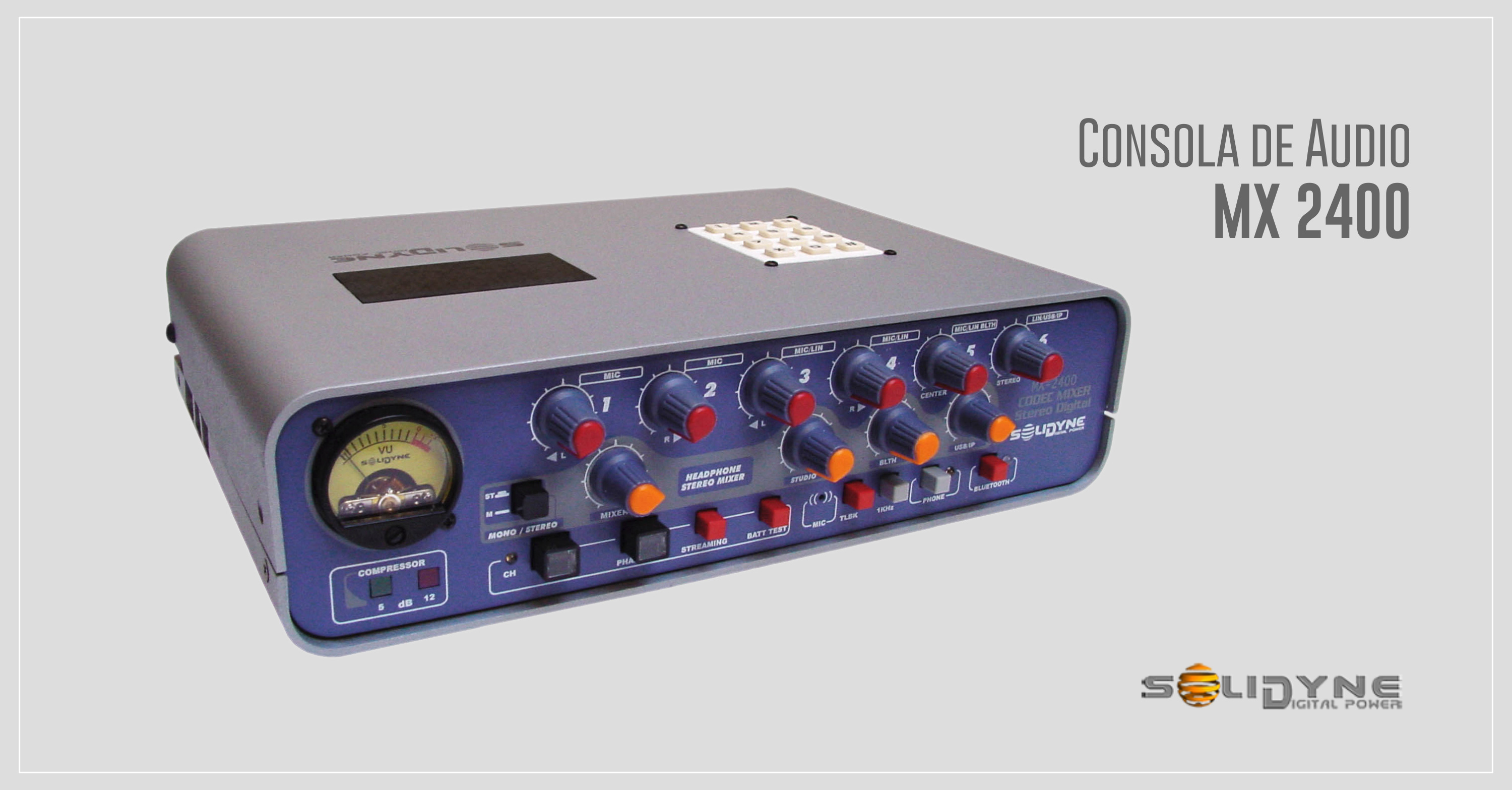

Consola de Audio MX 2400

CODEC-Mixer MX2400 (Estéreo digital)

CPU interna USB + 3G/4G + Codec + Mixer de 6 canales estéreo
Para transmisiones de exteriores de alta calidad.
  • 10 canales de audio con salida digital de streaming de audio stereo.
  • Funciona totalmente autónoma por 3G/4G inalambrico.
  • Procesador de audio interno, conexión inalámbrica Bluetooth a celulares.
  • Ingreso directo a Laptop o tablet por audio digital en USB.

El Codec-Mixer 2400 es una consola portátil con calidad de audio digital, robusta y confiable. Creada para muchos años de uso duro. Con gabinete de duraluminio aeronáutico, liviano muy resistente

Posee entrada/salida digital USB para conectarse a Netbooks y Tablets. Asimismo incorpora una nueva CPU interna que permite usar los modems 3G/4G de telefonía celular, para transmitir en forma inalámbrica por Internet.

Todos los potenciómetros son de cerámica conductiva de un millón de operaciones (100 veces más que los de su actual consola…)

El uso de amplificadores de muy bajo consumo, tal como los empleados en naves espaciales de la NASA, permiten 16 horas de trabajo con sus baterias recargables de NI-Metal.
Aún alimentando el modem 3G y la CPU interna pueden obtenerse más de 6 horas de autonomía
Tiene entradas para 5 MIC balanceados con Phantom de 48V, una línea estéreo y 3 líneas mono balanceadas.

Posee salidas para 6 auriculares con amplificador distribuidor interno
Salida estéreo y mono balanceada, asi como salida Ethernet para conexión directa a Internet por streaming de audio TCP/IP en mono o estéreo.

Usando un módem USB 3G/4G estandard, provisto sin costo por las empresas de telefonía, se puede conectar a la red celular de Internet, transmitiendo así desde cualquier lugar del mundo sin necesidad de costosos links
También puede operar usando la conexión WiFi existente en muchos lugares

La MX2400 codifica en MP3 el streaming de audio y por lo tanto
no requiere un decoder en Estudio pues recibe señal con cualquier PC de la radio como si fuera una radio de internet

La MX 2400 permite transmisiones analógicas simultáneas pues tiene un Hibrido Telefónico incorporado o por Celular conectado en forma inalámbrica por Bluetooth.

2400-movil
El CODEC-Mixer MX 2400 es pequeño, liviano y con baterías de gran duración

NO requiere usar un decoder especial en los Estudios de la radio

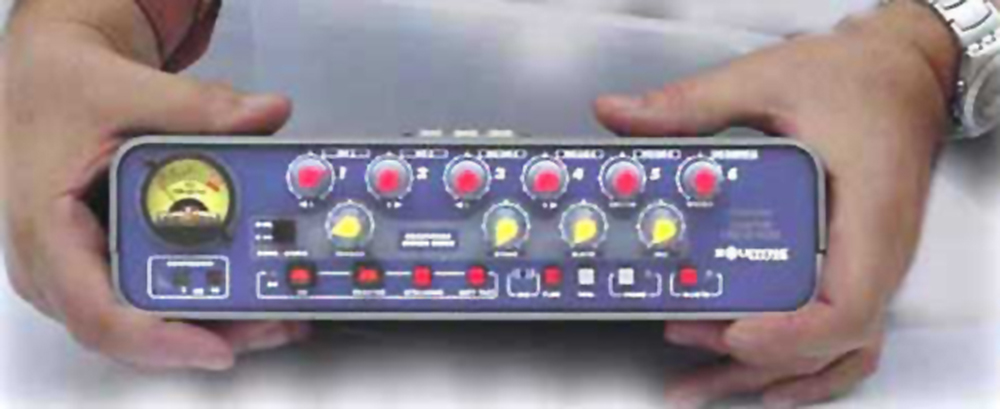

MB2400-frente con manos

Tiene gabinete de duraluminio aeronáutico, liviano y a prueba de corrosión.

Un procesador de audio interno mantiene constante el nivel de transmisión.

Todos los potenciómetros son de cerámica conductiva de 1 millón de operaciones.

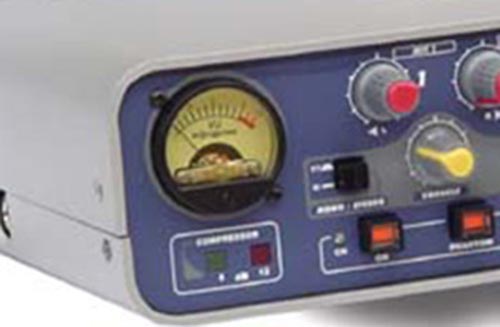

MB2400-VUmetro-iluminado_01

Un excelente VUmetro de aguja mide el nivel de señal y puede verse perfectamente aún a plena luz del sol.

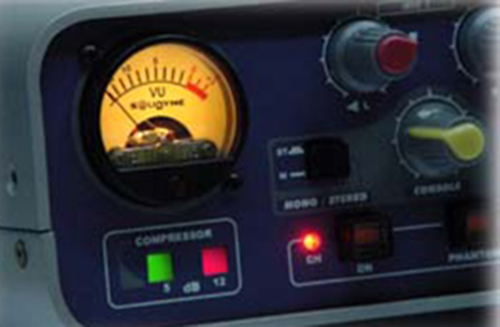

MB2400-VUmetro-iluminado_02

Puede trabajar también conectado a una red de 110/220 V. En ese caso la escala iluminada brinda buena visibilidad nocturna.

MX 2400 puede manejar una transmisión compleja desde exteriores.

MB2400 con 6 auriculares

El Codec-Mixer 2400 maneja 5 micrófonos mono o asigna 2 MIC Izquierdos, 2 MIC Derechos y un MIC Central.
Ofrece alimentación Phantom de 48V. Opera 6 auriculares estéreo.

MB2400-Salida phones

Posee Amplificador Distribuidor para 6 auriculares, con 3 conectores jack de cada lado, que pueden operar en mono o estéreo.

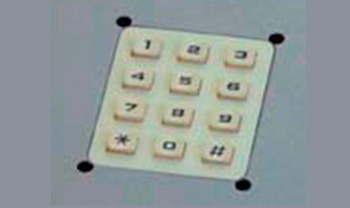

MB2400-Teclado

Un teclado discador DTMF permite usar el MX2400 con una línea terrestre sin necesidad de un aparato telefónico.

Ring

Las llamadas entrantes al MX2400 son señalizadas por un LED en el panel frontal.

Instalación en segundos

El MX 2400 se instala muy rápido pues emplea conectores normalizados.
MX2400rear-700

La consola es simple de manejar y de operar por los propios periodistas.
No tiene pantallas diminutas ni controles dificiles de manipular.
La conexión a celulares por Bluetooth simplifica el trabajo del periodista eliminando los cables.
Los conectores son estandard XLR y Plug de 6,35mm.
Los canales 3, 4 y 5 tienen conectores duales que permiten ingresar MIC por XLR o Linea por Plug estéreo.

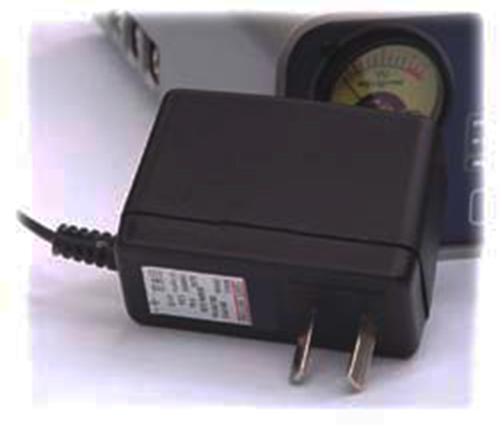

MB2400-Fuente

La fuente de alimentación es switching multivoltage automático.
Puede conectarlo a cualquier tomacorriente entre 90 y 240V sin tener que preguntar a nadie: ¿Es 220 o 110?   Carga las baterías en una noche y permite que la consola funcione al aire durante la carga. En transmisión telefónica o por Bluetooth operan durante más de 16 horas

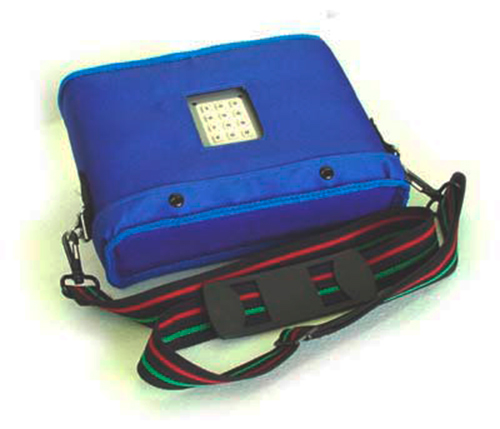

MB2400-con-funda

Puede solicitar opcionalmente una funda para la consola MX2400 realizada en tela liviana y resistente

Aunque lo  normal es transportarla en maletas  junto con los micrófonos y cables

Conexión directa a Internet

Conecte el MX2400 a cualquier red que tenga acceso a Internet.
Cualquier periodista puede realizar esta operación para enviar la transmisión a los estudios de la radio donde podrá recibirlos en la consola de audio empleando la PC existente para uso en Internet.
EL MX2400 es escuchado como un streaming de audio en MP3.

Latencia (retardo de tiempo): El MX2400 solamente tiene un imperceptible retardo de 50 milisegundos. A esto se agrega la conexión de Internet y el software de MP3 en Estudios. El valor total típicamente será de 0,5 a 3 segundos.
Para entrevistas full duplex con periodistas ubicados en Estudio es conveniente usar Skype o WhatsApp mediante un celular conectado por Bluetooth a la MX2400

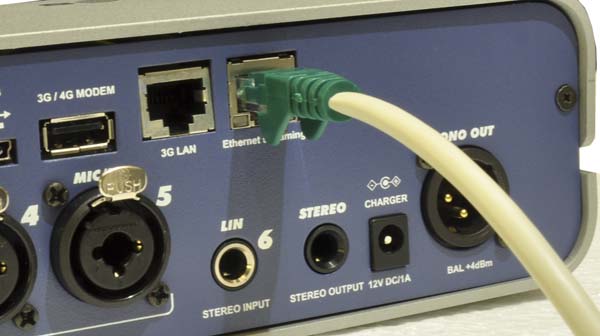

MX2400-streamingOUT-600
MX2400-3G-WiFi-700

Operación 100 % autónoma sin cables

La MX2400 permite emplear un modem 3G/4G suministrado gratuitamente por las compañías de telefonía celular con el objeto de realizar una transmisión digital en forma totalmente inalámbrica.
También es posible emplear la red WiFi que se brinda en bares, plazas, shoppings y hoteles de casi todo el mundo.

La MX2400 también puede conectarse con un celular inteligente empleando Bluetooth 4.0 con audio de alta calidad.
Mediante SKYPE nos conectamos en forma DIGITAL y gratuita con los Estudios.

Tendremos retorno al instanté, en tiempo real, para realizar reportajes con los periodistas del estudio. Muy sencilla de operar.
Permite el uso por periodistas que odian la tecnología…

Vea un video que ilustra la simplicidad con que
la MX2400 puede conectarse con su radio por Skype

MX2400-SkypeGalaxy-WEB-470

Facilidades de operación del Codec-Mixer

El MX2400 está formado por 4 equipos dentro de un sólo gabinete.
MB2400-partida
Ningún otro equipo del mercado mundial le ofrece tantas facilidades técnicas.

1-Procesador de audio para controlar el nivel de transmisión. Permite mantener el 100 % de modulación en los 5 micrófonos, evitando saturar la transmisión digital y mejorando el post procesado VQR.

2- Mixer de transmisión estéreo de 6 canales.
Salidas analógicas mono y estéreo.

3-Mixer de retorno de 4 canales. Opera en mono/estéreo con amplificador para 6 auriculares.

4-Codec con salida para conexión directa a Internet. Envia un streaming de audio TCP/IP codificado MP3 que puede ser recibido en cualquier computadora del estudio. Su CPU interna permite la conexión de módem 3G/4G.
Conexión DIGITAL inalámbrica con teléfono celular con Bluetooth.
Generador de 1 KHz. MIC de Ordenes

Las botoneras del frente permiten activar las funciones
que se requieren para cada tipo de transmisión
MB2400-bordeBotoneras-700
El CODEC-Mixer MX 2400 es pequeño, liviano
y con baterías de gran duración
No requiere de un decoder especial pues su PC la recibe por Internet

1-Conexión mediante Híbrido internoa línea telefónica terrestre. Incluye discador DTMF y micrófono de órdenes.

2-Conexión mediante teléfono celular. No necesita cables pues tiene un link digital Bluetooth.

3-La salida digital TCP/IP permite conectar la consola directamente a cualquier conexión de Internet.
La salida digital USB permite conexión a cualquier PC, Netbook o Tablet.

4-La consola puede conectarse directamente a Internet usando un modem 3G/4G para ingresar a través de la red celular  No necesita Laptop pues es totalmente autónomo.

MX2400-3modos-500
Con el MX2400 nunca estará atado al celular
MB2400-Bluetooth ventana

La comunicación a través de un celular se realiza sin cables mediante un enlace digital en microondas.

Un enlace Bluetooth dentro de la consola permite alejarse hasta 10 metros del celular. De esta manera, en circunstancias de poca señal se puede colocar el celular al lado de una ventana mientras la consola es empleada en forma remota.

La comunicación celular puede realizarse simultáneamente con la conexión digital TCP/IP o por modem 3G/4G a Internet. De esta manera siempre existe un segundo canal, que en emergencia puede ser conectado al aire en instantes.

El celular brinda además retorno de Estudios para realizar entrevistascon el conductor del programa.

Celular-Bluetooth
¿Sabe Ud qué es el Bluetooth?

El Bluetooth es un enlace inalámbrico que los modernos celulares poseen para conectarse con los accesorios para hablar “manos libres” Es una norma internacional que reemplaza los molestos cables y los conectores que antes se empleaban. Tiene un alcance de 10 metros. La calidad de audio es mucho mejor que con la conexión de cables pues el enlace Bluetooth en 2,4 GHz es DIGITAL y los conversores D/A están en la MX2400 y son de 16 bits en lugar de los 8 bits de los conversores del celular.

Solidyne es pionera en soportar la tecnología Bluetooth en sus consolas portátiles e híbridos telefónicos. Seleccione desde su celular el equipo Solidyne que desea conectar y maneje la atención de las llamadas sin tocar siquiera al celular y sin andar con molestos cables.

Conexión directa a Internet

MX2400-3G-WiFi-700

La MX2400 no necesita usar una Laptop pues
tiene computadora interna

Puede conectarse con sus estudios a través de la red digital celular con modem 3G / 4G o empleando una conexión por WiFi.

MX2400-WIFI-CEL-300px

El Codec-Mixer MX2400 puede ser configurado para operar a través de un servidor de streaming. En ese caso el periodista solo tiene que encenderla … y ya está conectado con Estudios!
Sin ninguna complicación técnica

Pero tambien es posible conectarla directamente con los Estudios sin necesidad de un servidor que la retransmita.
En ese caso puede programarse remotamente por WiFi desde una Notebook, Tablet o aún un celular inteligente.

Mediante tecnología VQR también es posible realizar
transmisiones celulares Full Duplex mejorando en
Estudios la calidad del sonido

La ventaja: sin retardo

MB2400-analog transm

Otra opción de trabajo es usar una comunicación telefónica desde el celular, conectado por  Bluetooth, empleando en Estudio la reconstrucción del audio con el sistema VQR.
La conexión Bluetooth mejora mucho la calidad de audio pues mantiene la señal 100% Digital desde la consola remota hasta el VQR. La calidad de sonido al aire es muy buena

Escuche los demos de audio para convencerse

La operación sin cables, con enlace a un celular por microondas Bluetooth, permite a los periodistas realizar entrevistas con total libertad, con retorno desde estudios y sin retardo.
2400-Report & Link
Pero si el retardo del retorno no fuera importante, puede optar por tener alta calidad de audio como desde un estudio, conectándose por Internet. inalámbrica 3G/4G
MX2400-Report&Link-500

MX2400 permite crear estudios de radio conectados
por celular dentro de un estadio pues
maneja dos celulares simultáneos

Frecuentemente se necesita un Estudio auxiliar en el Estadio para entrevistar a jugadores o a los artistas. Esto puede hacerse con una Miniconsola MX2100 o hasta con un solo celular que se conecta con el estudio Remote Master.

El estudio principal del Estadio recibe las señales en forma inalámbrica desde el celular y se conecta por Bluetooth con el Codec-Mixer 2400 que tiene capacidad para manejar un segundo celular para conectarse con los estudios de la radio.
Aunque en general se prefiere emplear un modem 3G/4G para conectarse por Internet con Estudios.

En los estudios de la radio se recibe por Internet una transmisión completa que incluye los 5 micrófonos del Master más los 3 micrófonos del Esclavo.

MX2400RemoteSlave-800

Este avanzado sistema permite resolver con simplicidad un problema que con otros equipos es muy complejo (o incluso imposible). El estudio Master y el Esclavo pueden dialogar entre si, escuchando retorno.
Lo mismo sucede con el Master y los Estudios de la Radio.

Puede bajar la transmisión

de exteriores desde varias radios

al mismo tiempo.

MB2400-Internet distribution

Empleando un servidor de streaming es posible bajar la transmisión en forma simultánea y al instante hacia varias estaciones de radio alrededor del mundo. Pueden ser incluso cientos de ellas.
Esto es muy conveniente entre estaciones de una misma cadena o en los casos en los que los servicios de exteriores son realizados free lance por comentaristas deportivos
