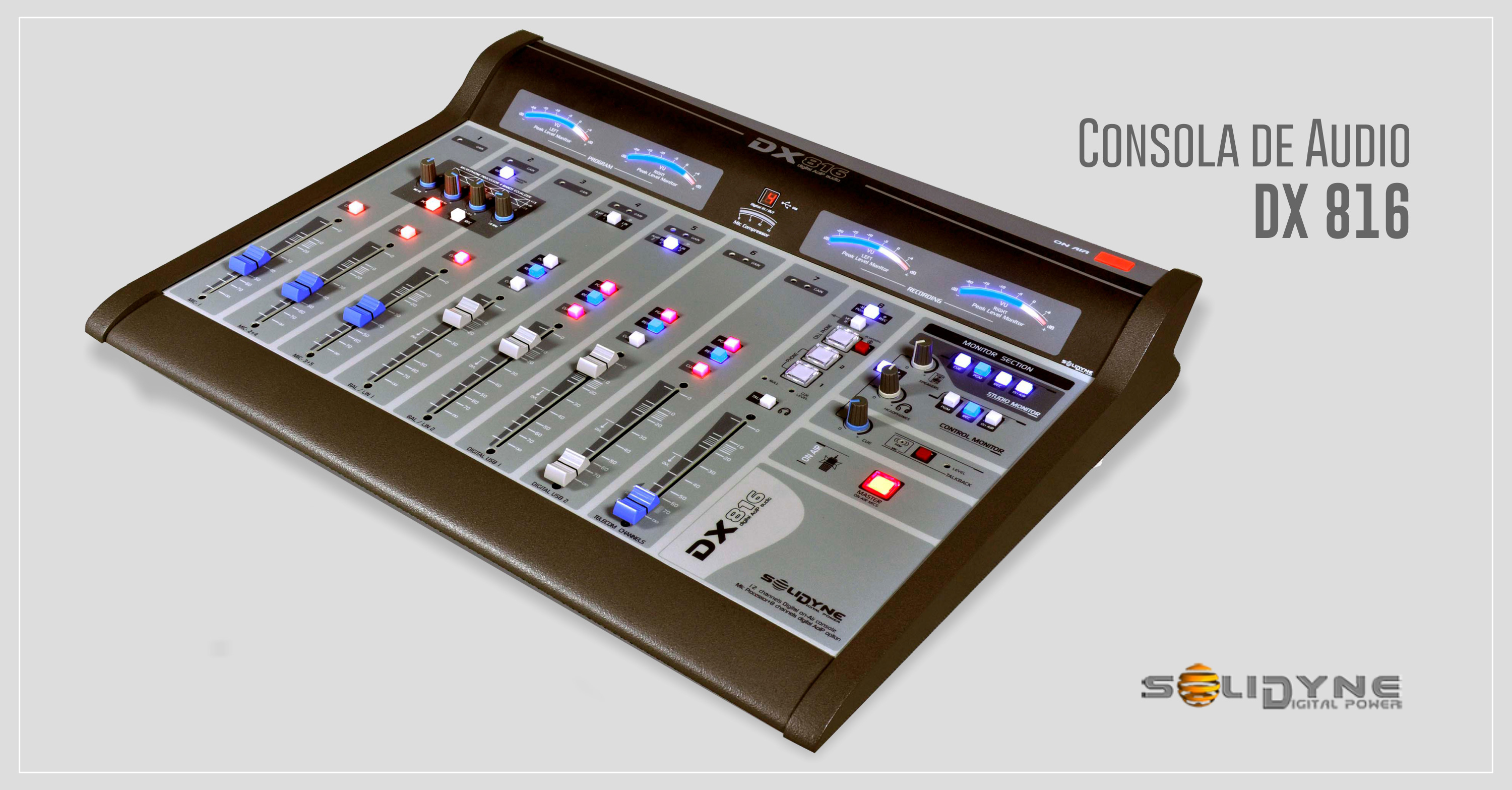

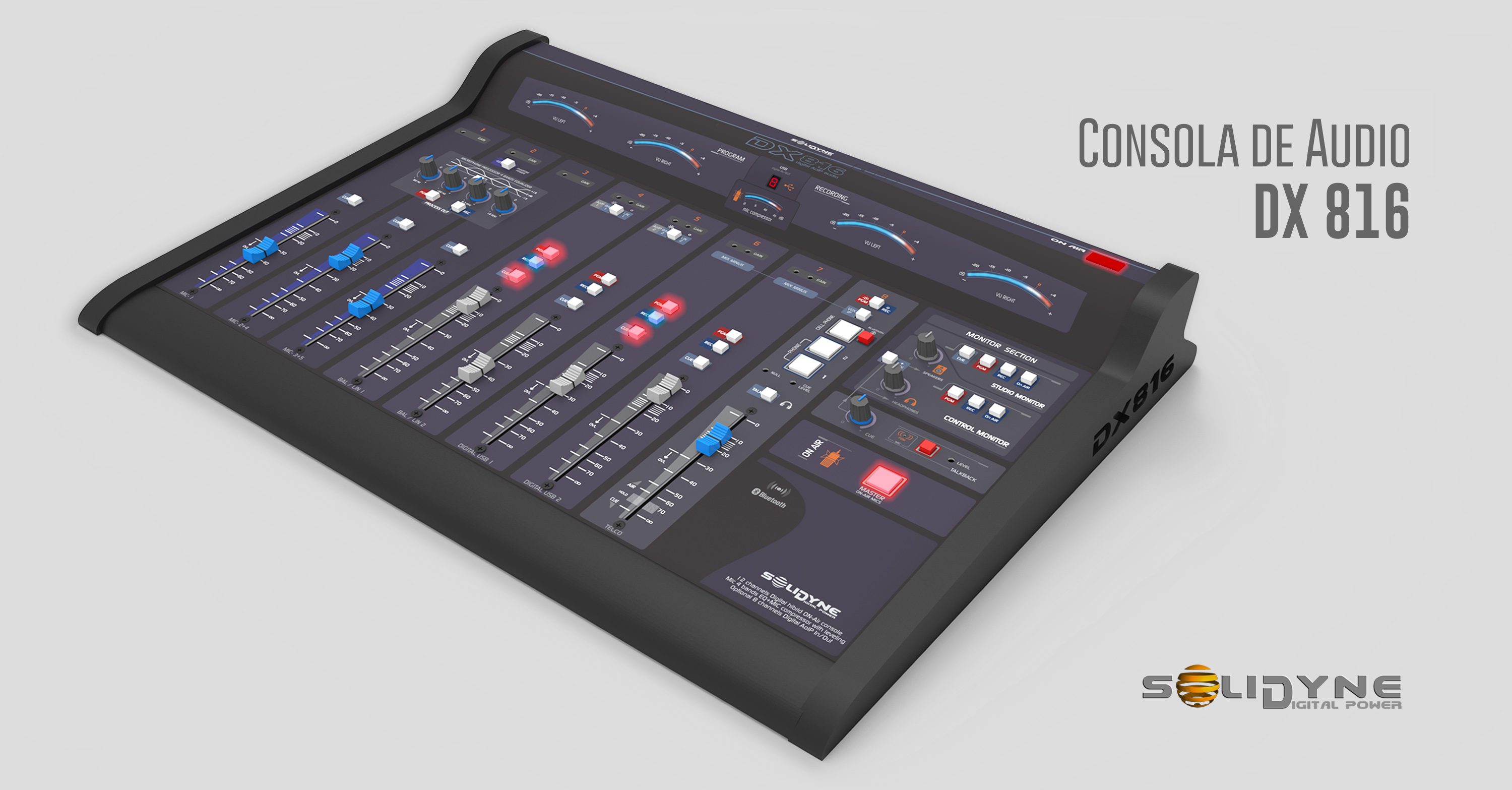

Consola Digital DX 816

DX816 Consola Digital de 12 canales con opción AoIP
DX822
Consola Digital de 16 canales con opción AoIP

Con Solidyne el futuro es hoy…

1-Consolas On-Air de 12 / 16  canales  con 5 MICs balanceados (816) / 10 Mics balanceados (822)
  48 V  phantom MICs conmutable.  Ecualizador de 4 bandas para micrófonos
   Compresor de Audio para nivelar el sonido de los  micrófonos
2- 2 x entradas digitales estéreo por USB +  2 x salidas digitales estéreo  por USB (PGM y REC)
    Dos x  líneas balanceadas conmutables A/B
3–Mini Central de atención TELCO que permite  conferencias  multi-lineas con 3  x entradas Telco;
      Dos  de línea telefónica fija o VoIP  y una Celular con Bluetooth
4- Atenuadores profesionales de cerámica conductiva de 15 años de vida
      4 VÚmetros de LEDs   + 1 x Nivel de compresión
5- Botón de Master Mic para controlar todos los MICs en simultáneo
     Botoneras profesionales iluminadas de un millón de operaciones
6– OPCIONALES
      AoIP:  agrega 4 / 8 canales  AoIP. Conexión entre estudios o planta transmisora
      Dos x salidas digitales AES3 / SPDIF   para PGM y REC
      /CAM   conmutación de cámaras por voz de MIC para Radio Visual

DX822 - 16 canales

DX822-front-1K

La consola DX822 de 16 canales es igual a la DX816 pero con  DOS módulos de 5 micrófonos en lugar de uno.

Tiene 16 canales (10 MIC + 4 LIN + 2 líneas telefónicas)   // Total de  22 entradas = 10 MIC + 6 LIN estéreo + 2  Digital USB + 3 Híbridos telefónicos  +  Tuner
Tiene opción para 4  y 8 canales AoIP así como para dos salidas digitales AES
Para ver tutoriales e información avanzada para ingenieros y técnicos haga lick aqui





Las consolas DX816 y 822  vendidas en 65 países,  marcan un hito mundial en tecnología avanzada para los nuevos estudios de radio con presupuestos limitados..
Ofrecen entradas y salidas digitales y analógicas balanceadas que cubren todas las necesidades de los modernos  estudios de Radio, Producción, Noticias y  canales de TV

Los atenuadores son de cerámica conductiva de 15 años de duración y tienen control ETM-VCA que evita la posibilidad de ruido. También incluye 3 Híbridos telefónicos en conferencia manejados por botoneras luminosas. Uno de ellos opera teléfonos celulares por Bluetooth 4.0   sin cables.

La consola posee salidas estéreo independientes para Aire y Grabaciones y 5 canales de monitoreado

De esta manera puede hacer dos tareas al mismo tiempo..

Los 5 micrófonos (10 en modelo 822)  disponen de ecualizador de 4 bandas conmutable a PGM o REC especialmente diseñado para la voz humana. Sus locutores tendrán ese sonido especial de las grandes consolas de muy alto precio, que encantará a sus oyentes.

DX816-4curvasEQ-750p

Curvas del e cualizador de 4 bandas.

DX816-Rear-MIC-500p

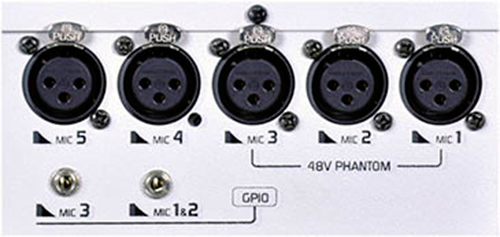

Cinco micrófonos dinámicos o de condensador, con phantom de 48 V,  son manejados desde tres atenuadores pues dos de ellos controlan  2 x canales de MIC. Los niveles de MIC  los balancea  automáticamente el compresor de audio interno. También ofrece salidas GPIO para MIC y Línea para conmutar dispositivos externos.

DX816-MasterMIC-365p

Un botón de Master MIC en el panel envia al aire todos los MICs.
Una Luz Tally que puede verse desde todas las direcciones indica a los locutores que la consola está al AIRE.

DX816-MIC-Compress-365p





Las consolas Solidyne son las únicas del mundo en ofrecer la nueva tecnologia de atenuadores de Cerámica Conductiva de 15 años de duración.

Se reconocen fácilmente por su notable suavidad pues pueden ser movidos apoyando una pluma…

La torreta de control indica el número de canales digitales utilizados pudiendo llegar a 8 canales con las dos entradas/salidas USB conectadas.
En la parte inferior se muestra la acción del compresor de audio que nivela el sonido de todos los micrófonos.
Este dispositivo exclusivo de las consolas Solidyne permite nivelar en forma automática, sin usar los atenuadores, la intensidad de sonido de cada uno de los locutores asegurando así que todos ellos puedan escucharse al aire en forma natural y perfecta.

DX816-Pluma-365p
Atenuado2600+Pluma-700p

Los atenuadores de la DX816 tienen una construcción muy diferente a los atenuadores convencionales, pues se deslizan suavemente sobre dos barras cilíndricas de acero-plata con bujes de Teflón.
La tecnología ETM-VCA exclusiva de Solidyne hace que el audio de la consola nunca atraviese
una pista de carbón y por eso duran más de 15 años.


Haga click aqui para ver un video de la nueva tecnología de cerámica conductiva

Conexiones digitales USB combinadas con una Mini Central telefónica TELCO  de tres líneas con Bluetooth
DX816-USBinput-750p

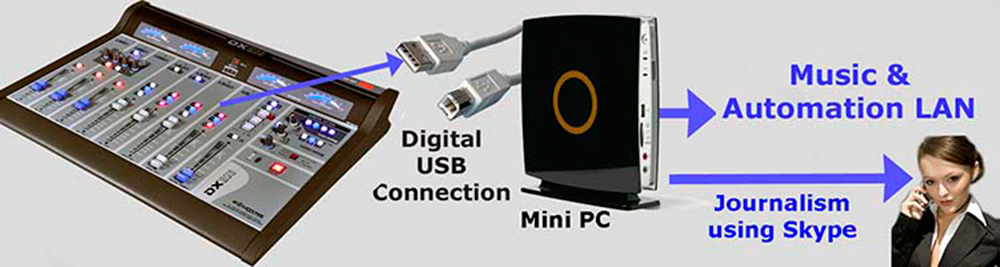

Las dos entradas USB de la DX816 permiten una conexión directa a una o dos computadoras PC, sin necesidad de usar placas de audio y con una calidad de sonido superior al de las placas más costosas. Permite reproducir música desde el software de automatización y disparar sus avisos o efectos sonoros con solo abrir el atenuador. También permite la conexión directa a WhatsApp  y otros programas para comunicarse por celular  en conferencia y sin costo con todo el mundo con alta  calidad de sonido.
DX816-VoIP-150p

Pulse al botón VOX IP para entrar en conferencia con Zoom, Edge, Skype o estudios remotos con consolas MX2200
Solamente Solidyne le ofrece consolas con esta tecnología que permite tener una calidad de sonido 30 – 15.000 Hz

Haga click y vea el video #2  que muestra como realizar entrevistas remotas con alta calidad de sonido



DX816-Monitor-365p

Un avanzado panel de monitoreado de 5 canales permite el manejo independiente de 4 salidas estéreo independientes para:  monitor control, auriculares control, monitor estudio y auriculares estudio

La consola incluye una mini-central telefónica para que el operador o periodista puedan manejar sin ayuda la atención de líneas. Las llamadas entrantes producen el parpadeo en azul de los botones. Pulsando el botón pasa a rojo y atiende la linea en privado pudiendo conversar manos libres con el operador
Subiendo al atenuador se pone la línea al aire en conferencia de hasta tres líneas simultáneas.
Todo es automático debido a su lógica de control.
El híbrido opera tanto en PGM como en el canal de Grabación.

DX816-movilPHONE

Incorpora TRES Híbridos telefónicos operados con botoneras iluminadas de 3 colores. Las dos lineas fijas indican llamada en azul pasando a rojo al salir al aire.

DX816-Bluetooth-200p

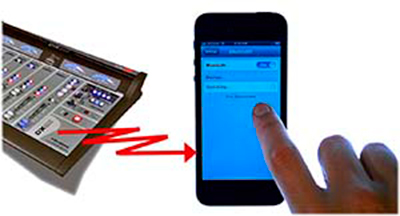

La linea para teléfono celular se maneja sin cables por Bluetooth con conexión de audio digital a la consola logrando un excelente sonido al aire.

Ventajas de operar con Bluetooth 4.0 / 5.0

Las consolas DX816 y 822 ofrecen esta notable posibilidad que desde hace 10 años lideramos

Tiene excelente calidad de sonido  pues la  conexión es DIGITAL. El Bluetooth 4.0 tiene  respuesta de 50 – 8.000 Hz que cubre todo el rango vocal.  Desde el celular pueden armarse conferencias con varias personas por WhatsApp con calidad de estudio. Pero además es posible conectarse al  celular privado del periodista  estrella de la radio para hacer reportajes a personas cuyo número telefónico confidencial él no puede revelar.  Se puede entrevistar a  un Star Manager que nos informa sobre datos de sus estrellas o a políticos importantes  que de otra manera no podríamos entrevistar pues ellos solamente atienden las llamadas que provienen de un celular conocido.

Maneje líneas fijas (POT)  y  líneas digitales VoIP  desde el panel de su consola

Usualmente los  Gateway de VoIP o los Módems  tienen salidas   FXOForeign eXchange Office) que se conectan directo a las entradas telefónicas RJ11 de las consolas DX816 / 822 .   De esta manera se manejan simultáneamente desde el panel de las consolas Solidyne   las comunicaciones de líneas de cobre   (POT) como  las de telefonía digital  VoIP   (norma SIP) sin necesitar equipos separados de la consola



Conexión muy sencilla y una amplia gama de accesorios opcionales

DX816-RJ45wires-650p

La DX816 está conectada con conectores estándard, pero además incorpora los de norma RJ45
El empleo del avanzado sistema de conexión con cables blindados RJ45, compatibles con StudioHUB, simplifica
la conexión entre productos Solidyne y de otras marcas modernas.

Haga click aqui para más información sobre esta nueva tecnología de cableado

HD3-WEB

HD3 Box

Distribuidor de 3 auriculares + Luz de Aire + Nivel de parlantes + Doble canal de escucha + Intercom con operador
Pueden conectarse hasta 3 x HD3 a la consola. Incluye cable RJ45 de 5 metros.

HD5-WEB

HD5-Studio Box

Distribuidor de 5 auriculares + Luz de Aire + Nivel de parlantes + Doble canal de escucha + Intercom con operador + Reloj + Timer de tiempo en el aire.
Pueden conectarse hasta 2 x HD5 a la consola. Incluye cable RJ45 de 5 metros.

BorrarPanel-365p

Todo el panel frontal está revestido en plástico laminado impreso en el reverso en 3 tonos de gris. Es imposible desgastarlo aún luego de muchos años de uso.

DX816-FlatDesign-365p

El gabinete extra-plano, exclusivo de Solidyne, permite
ubicarlo sobre una mesa sin  cortarla.

Brinda  un manejo descansado al operador con sus
manos al mismo nivel que los brazos

AoIP-STL-Link-800p

La opción AoIP permite enviar directamente por Internet a planta transmisora la salida de la consola con la calidad digital de un CD.
También se envia la señal de RDS desde la PC e incluso el tipo de música que se está reproduciendo para que el procesador de audio se ajuste automáticamente al tipo de música reproducido.

Su radio sonará siempre MEJOR que la competencia. Dígale adios a los antiguos enlaces analógicos.
Si su procesador no tiene entrada de audio AoIP puede usar un codec Solidyne
Si no dispusiera de Internet en planta transmisora un económico módem  4G / 5G   le soluciona el problema

DX816-StudioLink-800p

También le será posible interconectarse con calidad CD mediante la tecnología AoIP con otras consolas de otros estudios  ya sea en el mismo edificio o en diferentes sitios

Electrónica modular para el sencillo mantenimiento

DX816-modulos-600p

Toda la electrónica, botoneras y controles, son montados en 6 módulos enchufables que permiten su reemplazo rápido. Es la gran solución para las radios  que no dispongan de técnicos de mantenimiento.
Emplea fuente de alimentación modular externa que opera en 90 – 250 VAC @ 50 / 60 Hz.

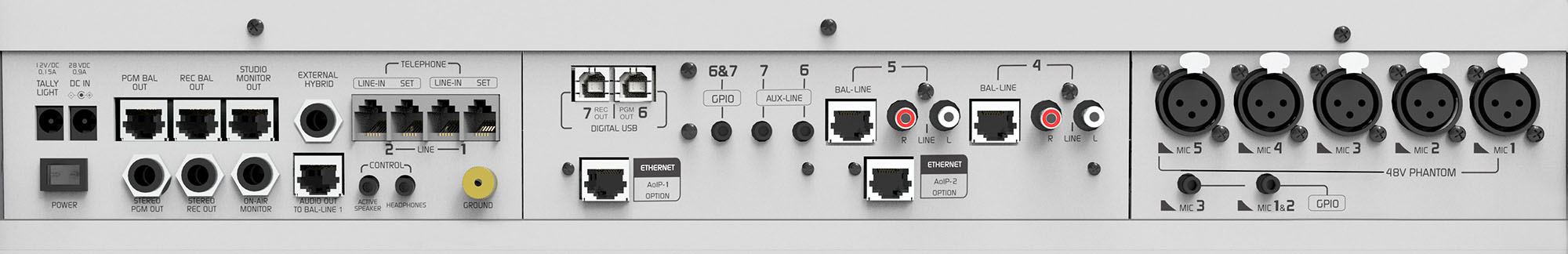

Vista del panel trasero de una DX816 con conectores para una rápida instalación. Pase el cursor encima de la foto para ampliarla.
Las consolas DX-822 tienen dos módulos de MIC en lugar de uno

ACCESORIOS  – CABLES – OPCIONES – PRECIOS  (dólares USA)

DX816 y 822  INCLUYEN:  Fuente 90-240 V / Manual impreso / Conector 2,5 mm  Luz de Aire / Conector con cable a Studio Monitor / 2 x patch cord USB
A-MNG-816/22  : 12 cables cables completos de instalación. pre-testeados en fábrica  Haga click para ver detalles   VALOR u$ 500
B-LA-100  Luz de Aire de LEDS  para pared o escritorio. Queda transparente al estar apagada  Haga click para ver detalles    VALOR u$ 150
C- HD3 Box, Distribuidor de 3 auriculares  con nivel de parlantes de estudio, luz de aire y talkback inverso (ver foto arriba) VALOR u$ 320
D-HD5 BOX, Distribuidor de 5 auriculares con Timer, Reloj, Luz de Aire, etc.. Ver foto arriba   VALOR u$ 650
E-OPCION /AoIP:  Ethernet In/Out  por LAN entre estudios o para emitir Streaming sin PC  o para envío a planta transmisora por Internet  VALOR u$ 650
F-OPCIÓN  /AES: DOS salidas digitales AES3 (PGM y REC)  Esta opción sólo puede instalarse en fábrica al comprar la consola.  VALOR u$ 550
G-OPCIÓN /CAM: Salida USB para conmutación automática de cámaras de video  en Radio Visual  por nivel de sonido post-atenuador  VALOR: u$ 700
