Codificadores de RDS

Codificadores RDS

Mensajes de texto para servicios al oyente
y anuncios de su radio

La tecnología RDS (Radio Data System) es originaria de Europa, donde todas las radios hoy lo poseen. Hoy está extendida al resto de los países del mundo.  Esto brinda oportunidades a las radios emprendedoras para agregar un sistema que aumenta la  sintonía de la audiencia desde sus automóviles.

El sistema RDS permite enviar en forma manual o automática información al oyente que es leída en el display de la radio de automóvil o de su hogar. Hoy todos los automóviles vienen de fábrica con receptores con RDS. Solidyne produce el codificador RDS100-USB  con entrada USB y RS232  y el procesador 542 con RDS incluido y entrada IP  que pueden manejarse con su propio software o en forma automática desde el Audicom  o software de playout para enviar al aire los datos de cada tema que se escucha. Ambos equipos permiten conectarse desde planta transmisora por Internet para recibir los datos dinámicos

Modelo RDS100-USB

Foto WEB-RDS100
542APC-FrenteSombra-700p

Procesador Digital de FM 542 APC con RDS incluído

La codificación RDS trabaja sobre una subportadora de 57 KHz que permite enviar textos a los receptores de radio. Pero también permite enviar las frecuencias de otras radios para que al llegar al límite de su alcance en la ruta pase automáticamente el receptor a sintonizar otra radio de la misma cadena (o con la cual tengamos convenio de reciprocidad). ¿Interesante, verdad?

También emite textos para activar carteles luminosos de publicidad en la ciudad o la ruta. Muchas nuevas aplicaciones son posibles con el RDS

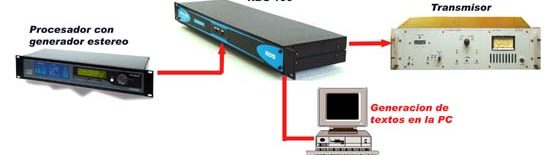

Su conexión en una estación de radio es muy sencilla y se hace en minutos.

DiagramaConexion-WEB

El codificador RDS  maneja datos dinámicos pudiendo usar el visor del receptor para mostrar el nombre de las canciones

En ese caso se conecta la entrada USB del codificador RDS directamente a la computadora que maneja el software de
automatización  Audicom  o de otros proveedores.
Si el RDS100-USB está ubicado en planta transmisora,  se puede conectar a internet  empleando un Decoder Solidyne ADA102 o una PC
La transmisión por Internet desde estudios la realiza  la PC con software software  Audicom o empleando un coder ADA102 si el software de automatización usado en la radio no tuviera esa facilidad

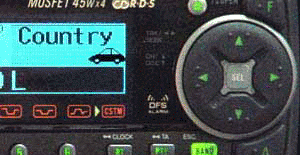

Si una emisora cambia estilos a lo largo del día, también esa información es rápidamente actualizada en el display de la radio.

Movil-RDS1

Los textos pueden ser enviados por palabra o por letra.
Por ejemplo, FM SOL anuncia el autor y el nombre de un tema musical de Sandro

Movil-RDS2

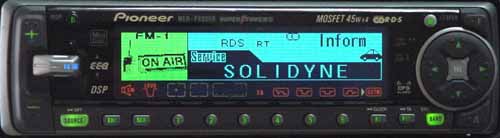

También puede enviarse información meteorológica, anuncios viales y aún menciones publicitarias.

Frente-1-WEB
Frente-2-WEB
Frente-3-WEB

El RDS le brinda todas las posibilidades que su imaginación vislumbre !

SPECIFICATION

RDS/RBDS signal


RDS signal bandwidth


Spurious suppression


Harmonics suppression


Clock reference


19 kHz pilot PLL lock bandwidth


Data connector: RS-232


Data speed software switchable


Communication mode


EEPROM memory capacity


Supported services














RDS-100 Solidyne Encoder

Conforms to CENELEC EN50067


+/- 2.4 kHz (50 dBc)


>90 dB


> 80 dB


pilot tone


+/- 2 Hz


D9 bidirectional


1200-9600 kbps


8 data bits, no parity, 1 stop bit


32 KBPI


Program Identification, M/S Music/Speech, PS Program Service, PIN Program-Item Number, PTY Program Type, ECC Extended Country Code, TP Traffic Program, RT Radiotext, AF Alternative Frequencies, TDC Transparent Data Channels TA Traffic Announcement, IH In House Applications, PTYN Program Type Name, ODA Open Data Applications, DI Decoder Identification, CT Clock-Time and Date, EON Enhanced Other Networks information.
