ADAPTADORES UDX, AoIP y Accesorios

Adaptadores UNIDEX;  una nueva tecnología



Una consola UNIDEX puede trabajar autónoma, sin depender de la tecnología AoIP  que requiere que todo se conecte a través de una red de datos dedicada. Pero también dispone de una versión que incluye compatibilidad con AoIP mediante  Dante AES67. En ambos casos los adaptadores externos UDX de Solidyne se conectan directamente a la consola a través de un tipo de entrada universal, llamada UNIDEX,. De este modo el usuario puede  expandir la capacidad original de la consola con  módulos externos de telecomunicaciones (POT, VoxIP), micrófonos, interfaces de audio, intercomunicadores, entre otros.

Los adaptadores UDX se comunican con la CPU de la consola, lo que posibilita que el operador controle todas las acciones del adaptador desde cualquier canal, sin necesidad de usar costosos módulos adicionales. Las funciones abarcan: operar lineas telefónicas , conectar celulares por Bluetooth, comunicaciones  Linphone o Skype, armar conferencias entre todas ellas, instalar intercomunicadores y todas las nuevas tecnologías que se sigan inventando.

Las entradas UNIDEX también pueden ser usadas como entradas balanceadas convencionales de Línea.

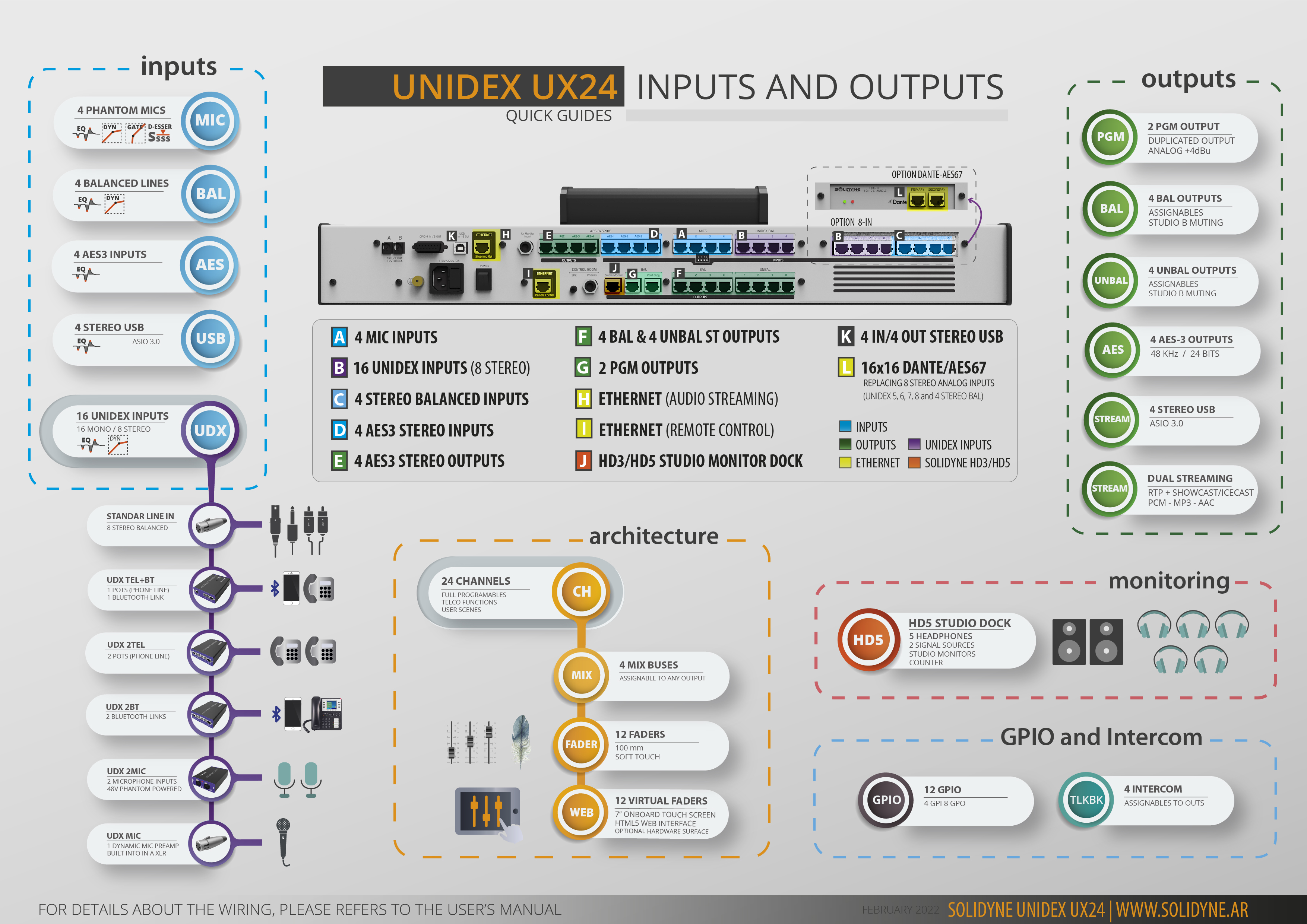

Diagrama en Bloques de entradas y salidas de la UX24

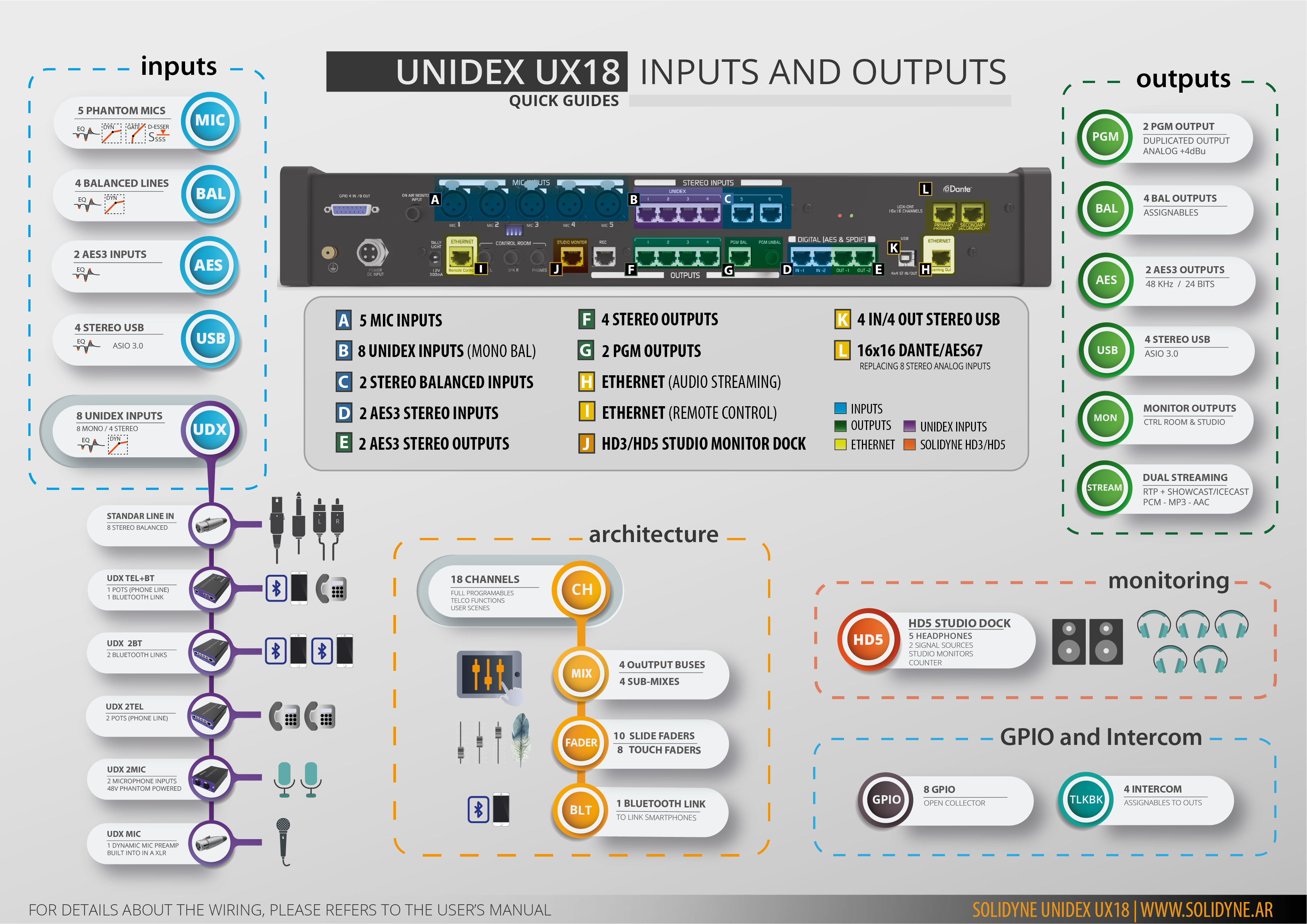

Diagrama en Bloques de entradas y salidas de la UX18

UX24 = botón izquierdo rojo  >>>

  <<< UX18 = Botón derecho rojo

Los adaptadores UDX-2MIC , de elegante terminación, hacen más simple la instalación de estudios

Pues los UDX-2MIC se montan en las paredes o debajo de la mesa de locutores para conectar micrófonos. Los UDX con  Bluetooth se ubican  cerca de los periodistas.  Todo es muy simple.  Cada adaptador  incluye el patch de 4 metros

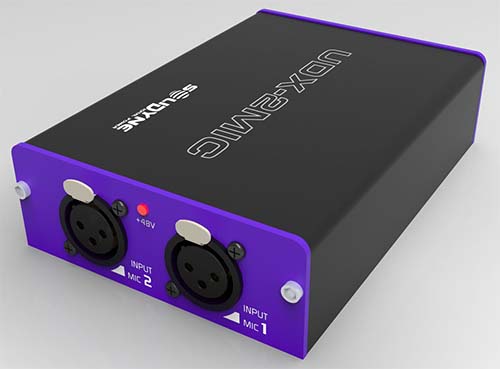

UDX-2MIC

Este adaptador permite agregar  2 microfonos por adaptador  a las consolas UNIDEX. En la UX24 podemos llegar a 20 Mics en total.  Los adaptadores ncluyen  Phantom de 48 V que puede encenderse o apagarse desde consola.
Se  colocan normalmente en la pared del estudio o debajo de la mesa de locutores

Castellano: Haga click aqui para ver la instalación
English: Click here to see how to install the adapter

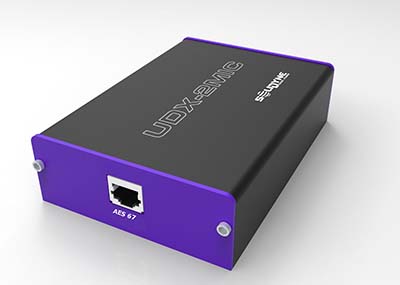

UDX-2MIC-A67
Modelo para usar en redes Dante AES67.  Requiere alimentación POE
El frente es igual al modelo UDX-2MIC con dos conectores XLR
Posee phantom de 48 V con llave ON/OFF

ADAPTADORES TELCO; solamente UNIDEX le brinda estas facilidades

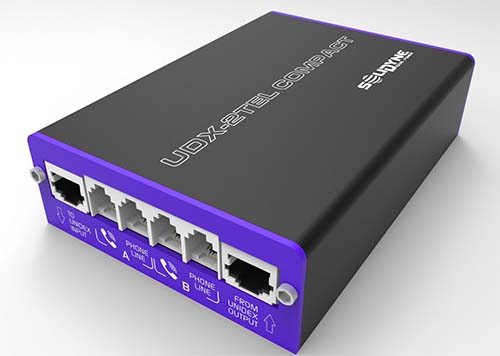

UDX-2TEL

Hibrido Telefónico; maneja dos líneas telefónicas fijas (POT) o digitales VoIP
Es manejado remotamente desde el panel de la consola pudiendo discar al exterior o recibir llamadas, retenerlas, hablar en privado con el operador o enviarlas al aire en conferencia.  Las líneas en espera (HOLD) también pueden ser escuchadas permanentemente a través del canal de CUE
Castellano: Haga click para ver la instalación             English: click here to see how to install the adapter

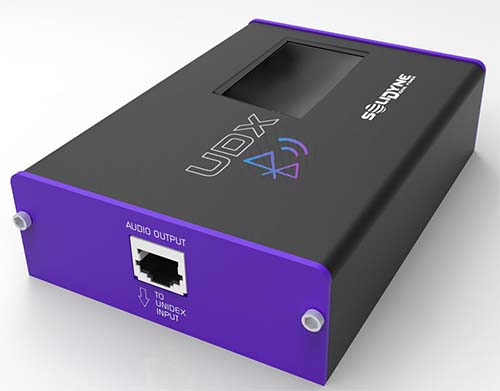

UDX-2BLT, UDX-TEL+BLT

El UDX-2BLT maneja dos teléfonos celulares que se conectan sin cables por Bluetooth 4.0 lo que aumente la calidad de transmisión del celular pues el link 4.0 permite una respuesta 30 – 8.000 Hz que cubre el rango vocal.
El UDX-TEL+BLT opera con una línea telefónica convencional  POT o línea  AoIP   y otra para celular por Bluetooth
Castellano: Haga click aqui para ver la instalación      English: Click here to see how to install it

VENTAJAS DE OPERAR CON BLUETOOTH :  Tiene excelente calidad de sonido  pues la  conexión es DIGITAL. El Bluetooth 4.0 tiene  respuesta de 50 – 8.000 Hz que cubre todo el rango vocal.  Desde el celular pueden armarse conferencias con varias personas por WhatsApp con calidad de estudio. Pero además es posible conectarse al  celular privado del periodista  estrella de la radio para hacer reportajes a personas cuyo número telefónico confidencial él no puede revelar.  Se puede entrevistar a  un Star Manager que nos informa sobre datos de sus estrellas o a políticos importantes  que de otra manera no podríamos entrevistar pues ellos solamente atienden las llamadas que provienen de un celular conocido.

Maneje líneas fijas (POT)  y  líneas digitales VoIP.    Al mismo tiempo y desde el panel de la consola UNIDEX

Usualmente los  Gateway de VoIP o los Módems  tienen salidas   FXOForeign eXchange Office) que se conectan directo a los conectores RJ11 de los adaptadores UDX-2TEL / Tel+BLT.   De esta manera se manejan  desde el panel de las consolas Unidex.    Podrá operar con  comunicaciones de línea física (POT) y con  las de telefonía digital  VoIP  sin tener molestos equipos separados que ocupan espacio vital.

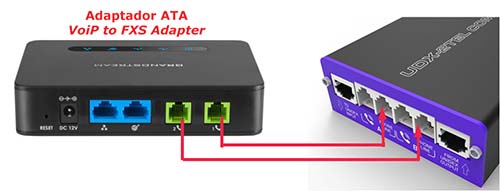

Aún en el caso de  tener líneas VoIP  antiguas  sin salidas FXO; siempre las podrá conectar a las consolas Solidyne mediante un económico adaptador ATA obtenible en tiendas de telefonía

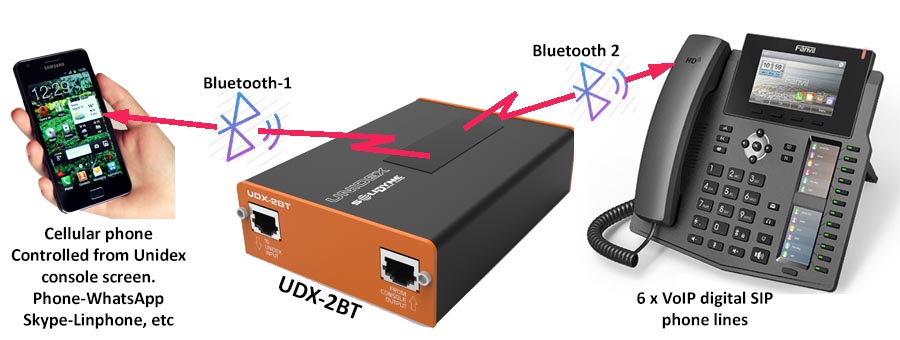

Pero si su necesidad de conexión AoIP fuera mayor de 8 líneas puede emplear  el adaptador UDX-2BLT o el Tel+BLT   que le brinda un canal Bluetooth que le permite conectar   hasta 20  líneas telefónicas digitales VoIP desde aparatos de bajo costo provistos de Bluetooth como el Fanvile o el Grandstream,   que se adquieren en negocios de telefonía.

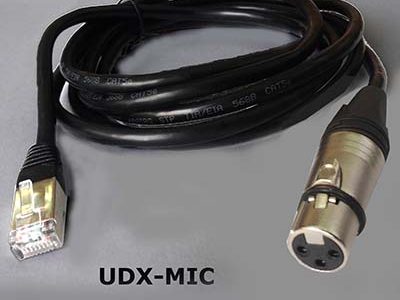

UDX-MIC

Adaptador para un micrófono dinámico. El preamplificador está dentro del conector XLR hembra
La ganancia se ajusta desde la consola
La longitud del cable es de 2,5 m  Esta especialmente indicado como micrófono de cabina para el DJ o periodista que es operador – locutor

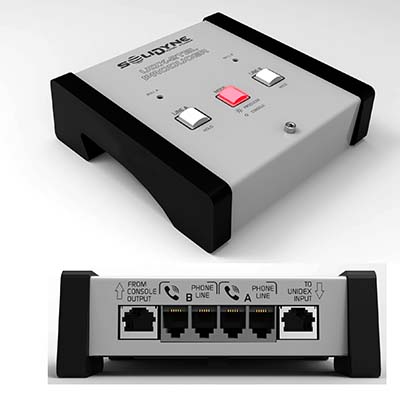

UDX-Producer

Este adaptador permite que las llamadas de algunos programas sean atendidas o generadas por el equipo de producción. Así es posible  realizar  una selección de las que irán al aire
En ese caso al pulsar el botón la linea es transferida a la consola quedando en retención (Hold) para que el operador sepa que la misma está aprobada para ir al aire. El operador verá en la pantalla de la consola el tiempo de espera en cada una de las lineas transferidas. La linea luego de estar al aire con el conductor del programa podrá luego ser cortada por el operador o transferida a Producción.
En los momentos en que no se empleen  operadoras de Producción se pulsará el botón central y las llamadas sonarán directamente en la consola

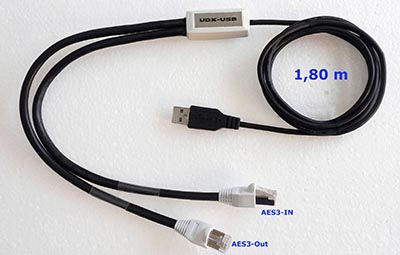

UDX-usb

La UX24 posee una  salida USB para manejar 16 canales (4 x estéreo Play/Rec). Pero si se necesita operar con más de una PC,  deberá  emplearse un Adaptador UDX-usb. Este adaptador  será visto en Windows como si fuera un audio card Play/Rec. La instalación de drivers NO es necesaria  pues el Adaptador usará  los drivers internos que  Windows posee.  La conexión a consola es de 24 bits AES3
El cable USB puede alargarse  con un prolongador USB de la longitud necesaria
Descargar la Guía rápida de instalación (PDF)
Download the Quick Installation Guide (PDF)
La consola emplea exclusivamente el moderno
sistema de cableado de audio miniatura RJ45
empleando cables Cat5  STP blindados,  flexibles,
compatibles con las normas StudioHub
Active el icono
para ver detalles
Los modelos FL (Flush Mount) permiten el montaje al ras del panel de la consola para aquellos estudios de radio que prefieran cortar la mesa para obtener esa línea de estética. Esto sin embargo no es necesario  en general dado que la UX24 / UX18 tienen un bajo perfil frontal de apenas 25 mm lo  que permite al operador trabajar muy cómodamente .

Distribuidores de auriculares y controles para el estudio de locución

HD3-WEB

HD3 StudioBox

Distribuidor de 3 auriculares + Luz de Aire + Nivel de parlantes + Doble canal de escucha + Intercom con operador.
Pueden conectarse hasta 3 x HD3 a la consola. Se conecta por un cable patch RJ45  de 4 metros

HD5-WEB

HD5 Studio Box

Distribuidor de 5 auriculares + Luz de Aire + Nivel de parlantes + Doble canal de escucha + Intercom con operador + Reloj + Timer de tiempo en el aire. Pueden conectarse hasta 2 x HD5 a la consola. Se conecta por un cable patch RJ45 de la longitud necesaria, no provisto

Estos accesorios de las consolas UNIDEX  se conectan a la salida del conector RJ45  Studio Monitor  mediante un patch RJ45 de la longitud necesaria. Puede verse este  cable al principio de esta misma página.   Esto simplifica notablemente la instalación pues la StudioBOX  incluye controles que antiguamente se realizaban con equipos separados.   Asimismo si los estudios están muy alejados del control,  la versión A67 de la consola permite manejar auriculares y salidas de monitores mediante adaptadores  Dante AES 67
