TECHNICAL SPECS – Especificaciones Técnicas

Especificaciones Técnicas consola UNIDEX  UX24

Ver al final de la página fotos internas de la UX24  y
su facilidad de mantenimiento

UNIDEX UX24 & UX18 CONSOLES

Brief  Description

UX24 :24 channels  //  UX18: 18 channels

The UX24 has 12 faders standard and  can be enlarged by users to 18  or  up to  24 faders adding UX-6 extenders.
UX24 & 18 has 4 x stereo bus + CUE.    It works at  24bits SR@48 kHz
Audio Processing in each input; 3 & 4 bands Parametric EQ, Expander, Gate, Compressor, Limiter,
DeEsser  // Auto Mix-minus outputs & Talkback/intercom routing //  Latency  < 1,5 ms
Models /A67 has Dante AES67

Digital In/Out;   AES3, USB, AoIP

Dynamic Range: 120 dBA
Frequency Response: 20 Hz-20 kHz ± 0.1 dB
THD: < 0,002 %

Analog line  inputs

Input Level: max= +26 dBu.  Min= -24 dBu.  Nominal = +4 dBu
Dynamic Range: 112 dBA
Frequency Response: 20 Hz-20 kHz  ± 0,25 dB
Harmonic Distortion: THD+N : 0.01 %

Microphone Inputs

Input Level: max= -24 dBu , min= -75 dBu , nominal = -50 dBu /150 ohm
NOISE: EN@-50dBu input = -125 dBA
Frequency  Response: 20 Hz-20 kHz ± 0.5 dB
Harmonic Distortion: THD+N : 0.01 %
Individual +48v Phantom ON/OFF // Complies with DIN 45596 standard

Analog Outputs

Balanced Output Level: Nominal = +4 dBu;  Max = +24dBu
Dynamic Range : > 110 dBA
Frequency Response: 20 Hz-20 kHz ± 0.5 dB
Harmonic Distortion: THD:  0.005%@1Khz

USB In/Out

One USB 2.0 output supports 16 channels; 4 stereo play + 4 stereo rec
ASIO 2.2 compliant driver with playback mix with simultaneous ASIO and WDM playback
It supports both 32-bit and 64-bit ASIO host applications. You can use VST plug-ins
Multi-client support (multiple ASIO applications in parallel)
Windows 11/10/8/7 (32 & 64 bits) //Volume and mute control through Windows standard GUI

Built-in Touch Screen

7″ Display 1024 x 600 pixels w/touchscreen
VU-meters, ONAIR, Timers, Clock
Channels In/Out Settings + Telco operation + Audio processors

Dante AES67

 Dante manages 16 in + 16 out channels
Dual Network port configurable – Redundant or daisy chain.  Allows working on existing Dante networks up to 512 x 512 channels
Sub millisecond latency with +/- 1 microsecond synchronization. Support for AES67 RTP & SMPTE ST2110-30 RTP (enrolled devices)
                              UX24
This version keeps the stand alone configuration of the UX 24 with the exception of
4 stereo analog LIN inputs and 4 stereo Unidex inputs that are replaced by 16 AoIP Dante inputs.
16 outputs:  stereo PGM, OUT1, OUT2, Studio HP, Studio SPK + 3 stereo  extra outputs
                              UX18
This option keeps the stand alone configuration of the UX 18  adding 16 extra inputs:
8x Mono/4xStereo extra Outputs  with configurable routing
Plus 4x Stereo Outs fixed routing (PGM, REC,AUX,VBUS)

MIXER CHANNELS

4x Mix bus + 1 x PFL (CUE)
Each UX-6 Panel has 6 x faders.  ON-AIR button, 4x buses and mini OLED display info & input level
Virtual Channels operable from built-in Touch Screen or any PC connected to the LAN network
SCENES Preset: 12 slots, save and recall all channels routing and info, input & output configuration

                               UX24

24 x Channels = 12 physical faders that can be extended to 18 or 24.
                               UX18
18 x Channels = 10 x physical faders; 6 channels + 4 groups or channels
12 x Virtual channels assignable to mix groups
UX-4 Panel = 4x channel/group fader. ONAIR and CUE buttons

INPUTS

                          UX24 : 32 inputs / /   UX24/A67 version: 36 inputs including Dante
ANALOG:   4 x MIC with phantom 48V // 4 x stereo LIN
16 x Unidex supporting 8 stereo lines, 16 additional MICs or 8 Telco systems
DIGITAL 24 bits: 4 x Digital AES3 stereo (internal sample rate converter) //4 x USB stereo
At version /A67;    16 mono/ 8 stereo inputs (replace 8 Unidex & 4 stereo Line IN)
                               UX18 : 23 inputs //  UX18/A67 option: 39 inputs  including  Dante
ANALOG:   5 x MIC with phantom 48V // 3 x stereo LIN
8 x Unidex supporting 4 stereo lines, 8 additional MICs or 4 Telco systems
DIGITAL (24 bits): 2 x Digital AES3 stereo (internal  sample rate converter) //4 x USB stereo
1x Bluetooth  ( full duplex  Hand free profile  + A2DP music  profile input)
The UX18/A67 option (Dante) add to the console  16 mono / 8 stereo inputs

OUTPUTS

        UX24 : 28 outputs // UX24/A67:  44 outputs
2 x balanced stereo PGM // 4 x balanced stereo configurable // 8 x unbalanced configurable (w/mix minus)
4 x stereo AES3, 48 kHz, 24 bits
16 x Mono/8stereo Dante AoIP  (optional) (10x fixed+6x assignable routing)
2 x Control Room, Stereo Speakers and Headphones
2 x Announcer’s Studio, Stereo Speaker and Headphones + Talkback
4 x USB stereo // 2 x Dual Streaming AoIP stereo
               UX18 : 23 outputs // UX18/A67:  39 outputs
1 x balanced stereo PGM  + 1x unbalanced stereo PGM + 1 x balanced stereo REC
8 x  mono unbalanced configurable (w/mix minus)  (configurable 4x Stereo)
2 x stereo AES3, 48 kHz, 24 bits
16 x Mono/8stereo Dante AoIP  (optional) (8x fixed+8x assignable routing)
2 x Control Room, Stereo Speakers and Headphones
2 x Announcer’s Studio, Stereo Speaker and Headphones + Talkback
4 x USB stereo // 2 x Dual Streaming AoIP stereo

GPIO, Intercom and Auxiliary Devices

                              UX24
2 x Tally Light (STUDIO A and B)
4 x GPI inputs, user configurable action
8 x GPO (Output) user configurable
AUDIO: 1 x Stereo Air Monitor receiver Input // 1x Talkback Input from Studio
1 Talkback Output to Studio // 4 x configurable Intercom channels; front panel keypad
                              UX18
1 x Tally Light (STUDIO A and B)
2 x GPI inputs, user configurable action
7 x GPO (Output) user configurable
AUDIO: 1 x Stereo Air Monitor receiver Input ( input Line7)
 1x Talkback Input from Studio // 1 Talkback Output to Studio

Dimensions and Weight

                              UX24
UX24-12 faders: 730 mm wide // 455 mm deep (550mm with back cover to hide cables) //130 mm height
UX24-24 faders: 1.230 mm wide // same dimensions as 12 faders
Weight:UX24= 8 Kg // UDX-Adapters= 0,33 Kg each // Kit of RJ45 cables= 4 Kg
 Packing BOX of UX24 (12f) + Cables= 15 Kg
Packing Box Dimensions (12 faders):850 mm x 610 mm x 270 mm
Packing Box Dimensions (24 faders): special wood box of 1400 mm x 650 mm x 350 mm
                              UX18
Dimensions:   540 mm wide  x 435mm deep  x 82 mm  height

International Certifications and Standards

Unidex consoles uses MEPOS Power Supply STFA 61-TO3
With Certifications UL 62368-1,   IEC 62368-1,   IEC610000-4-2,    IEC610000-4-2
Approvals:  CE,  CB, cRUus,  RoHS2     //    EMC Emission: EN 55022 (CISPR22)

Fácil mantenimiento técnico

Es conocido que las consolas digitales IP requieren de integrados avanzados que  sólo se fabrican en  montaje superficial (SMD).
Esto hace  que  las consolas fabricadas en  USA o Europa sean frecuentemente  de difícil y costosa reparación.
Pero este no es el caso de la  UX24 de Solidyne  que tiene un diseño muy cuidado y orientado a la reparación sencilla y económica
Empleamos componentes de fácil acceso con integrados montados en zócalos y una multiplicidad de Sub-módulos de sencillo reemplazo en las áreas en donde el SMD es inevitable
Podemos enviar por courier en 24 horas a todos los países del mundo,  cualquier repuesto que sea necesario.

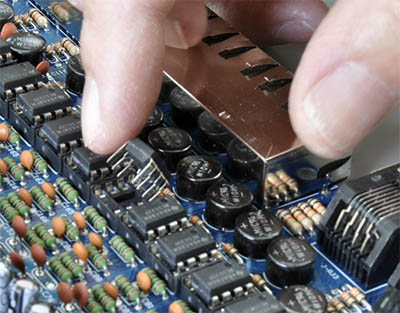

Todos los integrados amplificadores de las entradas y salidas analógicas están montados en zócalos

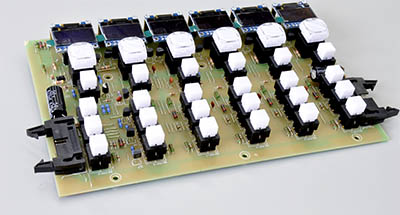

Los bloques de 6 atenuadores tienen botoneras de sencillo recambio. Puede cambiarse el bloque completo o repararlas con un soldador común

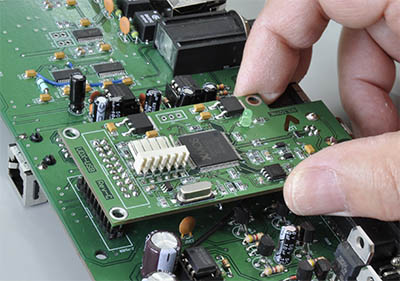

Las partes críticas como el sistema USB de 16 canales con SMD e impreso de 4 capas es un Sub-Módulo enchufable de facil recambio

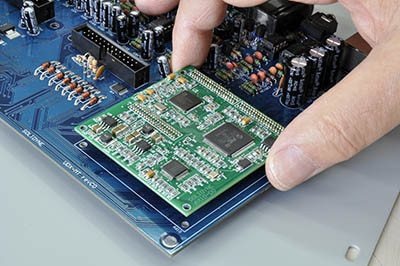

El corazón de la consola es una CPU Solidyne AX-10 que es enchufable en el módulo master

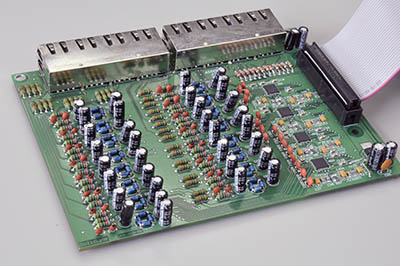

Las entradas  UNIDEX y Stereo LIN configuran otro de los bloques removibles. Este módulo puede ser reemplazado por la opción  Dante AES67 de 16 x 16 canales

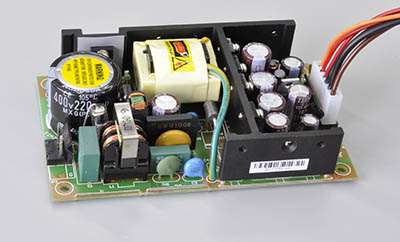

Las fuentes de alimentación switching cumplen todas las normas internacionales y pueden cambiarse con dos conectores

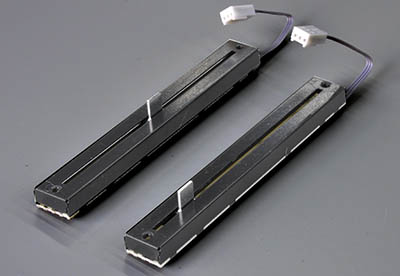

Los atenuadores son de la nueva tecnología de Cerámica Conductiva de 10 millones de operaciones (15 a 20 años). De toque extra-suave y más durables que los de plástico conductivo.
Pese a ello nuestra obsesión por la perfección hace que tengan conectores para no usar soldador…
