Enlaces Digitales ADA102

Coder – Decoder ADA102

(entradas/salidas balanceadas)

La nueva tecnología para enlaces de audio

El transporte de señales de audio en el siglo pasado

En los comienzos de la radiofonía, el manejo de audio a grandes distancias se realizaba por líneas telefónicas. Si las estaciones de radio eran muy grandes podían rentar costosas líneas telefónicas directas, punto a punto, que tenían una razonable respuesta en bajas frecuencias pero mala en altas. Y además de costar fortunas… eran ruidosas. Las radios de menores recursos usaban líneas telefónicas comunes pese a su limitada respuesta y mala calidad.

El segundo método usado hasta nuestros días son los enlaces por ondas de radio. Estos enlaces de FM tienen alcance de unos 60 Km y pueden tener una buena respuesta pero su distorsión y ruido son el peor eslabón de la cadena de audio de una radio de FM. Podriamos decir que hoy en dia el sonido de una estación de FM está limitado por la calidad de audio del enlace planta-estudios.

Finalmente, aparecen los enlaces de microondas digitales con precios que rondan u$ 15.000 dólares. Tienen buena calidad pero requieren autorizaciones especiales para funcionar y un alto costo mensual por el derecho de uso de la frecuencia, pues ocupan un considerable ancho de banda. Su alcance no supera los 50 Km.

A fines del siglo pasado el uso extensivo del audio digital y los nuevos desarrollos basados en Internet, como la transmisión de datos y audio por TCP/IP han cambiado por completo el panorama.
El uso intensivo de fibras ópticas de alcance mundial ha reemplazado a los satélites en las comunicaciones, haciéndolas más veloces y de menor costo.

El transporte de audio de alta tecnología en el siglo XXI

Los antiguos cables submarinos que comenzaron en 1880, fueron reemplazados primero por satélites y ahora nuevamente, un siglo después, el Hombre retornó a los cables submarinos… que hoy son fibras ópticas que manejan datos. Hoy Internet atraviesa los mares gracias a las fibras ópticas

Paulatinamente el transporte de audio de alta calidad se ha volcado
a Internet. Aún en el caso en que no se disponga de banda ancha, pueden obtenerse muy buenos enlaces radioeléctricos digitales en microondas de 5,8 GHz usando comunicaciones de WI FI o de WI-Max con alcance de 50 Km y costos bajos por ser equipos fabricados en grandes series. La banda de 5,8 GHz, por otro lado, es de uso libre para comunicaciones de Internet.

El punto débil de todas estas tecnologías es la computadora PC. Su confiabilidad es baja, a menudo ingresan virus o simplemente algo no funciona y el sistema “se cae” Luego de un corte de energía no es capaz de ingresar en red nuevamente. Su ambiente eléctrico interno es muy ruidoso, deteriorando la calidad de audio, requiere placas especiales que valen más que la propia PC… y finalmente su construcción interna dista mucho de tener la confiabilidad y calidad constructiva de un equipo profesional.

Aqui es donde aparece Solidyne con su solución de hardware:
el coder/decoder ADA102…

ADA 102; la nueva tecnología en enlaces de audio

Maqueta-ADA-102

El ADA102 es un generador de flujo de datos (streaming) totalmente autónomo. Trabaja como codificador de una señal de audio estéreo transformándola en un streaming de audio MP3 o PCM según diferentes modos (ver especificaciones ). La salida codificada TCP/IP es por un conector RJ45 compatible con redes Ethernet, con conexión directa a un modem.

El audio puede ingresar como audio analógico balanceado o como audio digital norma AES 3 profesional o como S/PDif.
Mediante una botonera activada desde el panel frontal, el ADA102 se transforma en codificador o decodificador.
Algunos modelos requieren conectarlo a una PC para configurar nuevamente el software.

El ADA102, además de manejar audio analógico y digital tambien maneja datos para control remoto. Dispone de un port serie RS232 para comunicar estudios con planta transmisora. De esta manera puede manejar el transmisor por control remoto, enviar señales de RDS al codificador en Planta o incluso.

manejar desde Estudios a un procesador de audio digital. También dispone de 4 canales, 2 de ellos con salida a relevador, para encendido y apagado remoto de equipos.

El ADA102 Decoder se ubica en el otro extremo del enlace convirtiendo el flujo de datos que viene por Internet o
por un enlace de microondas 802.11.x en una señal de audio analógica estéreo y en una digital AES 3 compatible con S/PDif.
El modelo ADA102mpx a su vez incorpora un tercer tipo de salida que es en banda base de FM, denominada MPX, para su conexión directa a un transmisor de broadcasting de FM.
Es el único equipo del mundo en proveer esta salida, convirtiendo audio digital AES 3 en MPX sin ninguna pérdida de calidad
En caso de interrumpirse la conexión de Internet, el ADA102 comienza a reproducir un programa de radio especial grabado por cada usuario en un Pen Drive. Este programa de emergencia, que puede durar varias horas, se corta al reanudarse la conexión de Internet.

ADA102rear

Conexionado del ADA102

ADA102-Block



Codificación MP3 de alta precisión

ADA102 maneja los nuevos algoritmos de codificacion MPEG 1/2 layer 3 que permiten alcanzar niveles de calidad de excelencia. Ningún codificador, operando en una PC, puede alcanzar el grado 7 de calidad (indistinguible del original por todos los oídos y con todos los programas). Estos algoritmos son manejados desde un DSP interno de alta velocidad. Codificando a 192 Kbps (kilobits/seg) con tecnología VBR (Variable Bit Rate) se logra la reproducción fiel y exacta de una grabación realizada en 24 bits a 192 KHz. Esto es decisivo frente a la nueva FM digital o radio HD. Pero también lo es con transmisores de FM analógicos, pero de nueva tecnología; pues esta excelente calidad de sonido es siempre apreciada por el oyente.

Escuche los demos de audio

Le recomendamos usar parlantes de PC de muy buena calidad, con woofer separado o bien usar auriculares.
También si lo desea puede bajar el archivo MP3 para escucharlo en otro sitio.
Para ello haga click con el botón derecho del mouse y elija la opción “Guardar…”
Use el link DEBAJO del texto.

A

Escuche un streaming de audio creado con el ADA102 a la velocidad de 192 Kbps con grado 7 de calidad y modo VBR. Esta es la velocidad recomendada para todos los enlaces.
La excelente calidad que escucha es la que tendrá en planta transmisora o en cualquier punto conectado por Internet. Note que 192 Kbps es una velocidad muy bien manejada por las actuales redes de Internet de banda ancha. El material de programa, castellano-inglés, incluye música codificada MP3 para que compruebe que la doble codificación no afecta la calidad final.

Para guardar el archivo MP3 haga click aqui con botón derecho del mouse

B

Ahora escuche el mismo programa anterior pero codificado a solamente 128 Kbps, VBR
Esta velocidad reducida puede emplearse en algunos enlaces críticos con redes de Internet muy saturadas. Note que a esta velocidad la codificación realizada con una PC es bastante deficiente. Pero en cambio con el ADA102 se obtiene una performance muy buena, dificil de distinguir de la anterior

Para guardar el archivo MP3 haga click aqui con botón derecho del mouse



Aplicaciones del ADA102

Internet y Enlaces Estudio-Planta
Webcasting362

La primera aplicación es la generación del streaming de audio para Radio en Internet llamado WEBcasting o PodCasting El nivel de calidad logrado supera mucho al que se puede obtener usando una PC y una placa de audio. Además el ADA102 trabaja siempre, durante las 24 horas, sin virus sin problemas de que se “cae el sistema”, sin desgaste de disco duro y sin interrupciones. En caso de falta de alimentación, al retornar la corriente se conecta nuevamente a la red en forma automática.
El agregado de un procesador de audio mejora considerablemente la calidad de sonido y mantiene un nivel de audio constante.

Reemplazo de un enlace analógico Estudio-Planta Transmisora por un enlace Digital
Enlace con una planta o con varias (Repetidoras).

ADA102-LINK-MPX

Su actual enlace analógico está limitando la calidad de audio de su radio. Su distorsión es varias veces mayor que la del transmisor. La solución es un enlace digital
El empleo de un coder ADA102 en los estudios, conectado a Internet de banda ancha, permite cubrir cualquier distancia hasta la planta transmisora. Esto es la solución ideal para repetidoras de radio, pues un solo coder en estudios puede enviar señal hacia varias plantas transmisoras alrededor del mundo.
En la planta transmisora se emplea el ADA102mpx que tiene salida MPX, en banda base estéreo, con 70 dB de separación de canales (con un enlace analógico apenas se logra 28 a 35 dB…)
En caso de no disponer de Internet de banda ancha, puede realizarse un enlace de microondas de 5,8 GHz con un equipo de norma estandard 802.11.x Esta banda es de uso libre en todos los países y no requiere tener autorización especial. Tiene alcance hasta 45 km y no debe tener grandes obstáculos entre ambos extremos.

Enlace Digital con procesador en planta transmisora
Recomendado para plantas de AM

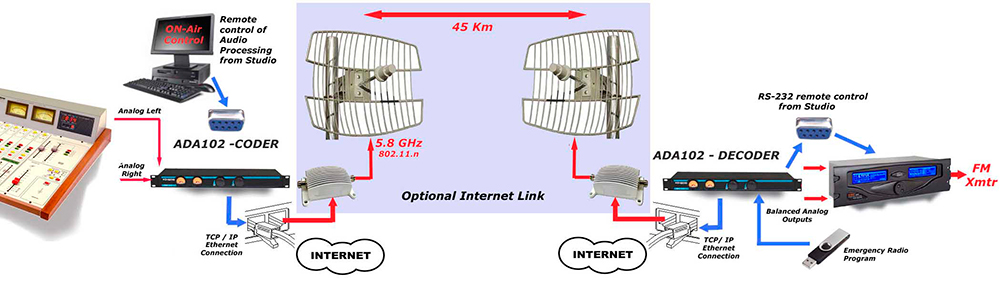

ADA102-LINK-Analog

También es posible mantener el procesador en planta transmisora. Tanto en AM como en FM. Pero solamente es recomendable esta disposición en plantas de AM en las que el procesador debe estar al lado del transmisor para mantener un acoplamiento de DC que permita la modulación asimétrica
En caso de no disponer de Internet de banda ancha, puede realizarse un enlace de microondas de 5,8 GHz con un equipo de norma estandard 802.11.x Esta banda es de uso libre en todos los países y no requiere tener autorización especial. Tiene alcance hasta 45 km y no debe tener grandes obstáculos entre ambos extremos.

Enlace digital con audio digital

Desde el Hard Disk de la PC hasta el transmisor de FM, mantenga digital al audio
Obtenga calidad CD en el aire

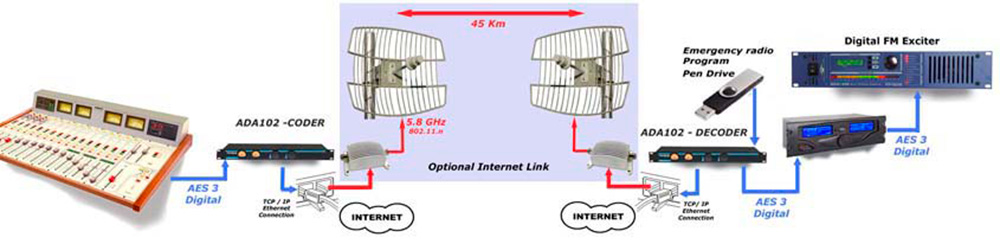

ADA102-LINK-Digital

Tener la radio 100% digital está hoy al alcance de su presupuesto. El Enlace con planta transmisora puede ser totalmente digital. Reemplazando el actual excitador de su transmisor por un excitador digital con entrada AES-3, su radio tendrá un nuevo sonido de calidad CD
La posición del procesador es indistinta; puede estar en Planta o en Estudios (recomendable)
En caso de no disponer de Internet de banda ancha, puede realizarse un enlace de microondas de 5,8 GHz con un equipo de norma estandard 802.11.x Esta banda es de uso libre en todos los países y no requiere tener autorización especial. Tiene alcance hasta 45 km y no debe tener grandes obstáculos entre ambos extremos.

La tecnología digital permite manejar desde la PC de Estudios al procesador de audio en planta transmisora, enviar información de RDS y hasta comandar al propio transmisor.

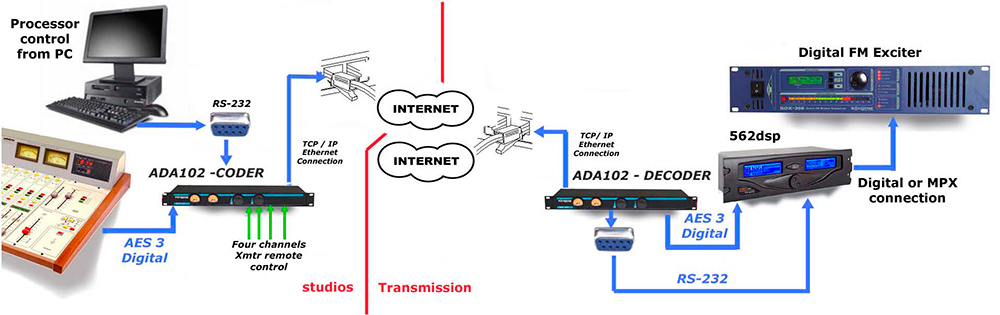

ADA102-LINK-PCcontrol

Empleando la conexión RS-232 es muy sencillo enviar un streaming adicional de datos para controlar al procesador de audio. De la misma manera se puede comandar al generador de RDS con salida IP y a los modernos transmisores que posibilitan el control remoto por red Ethernet.

Enlaces entre estudios de una radio

Con el ADA102 es posible enviar y recibir audio digital entre diversos estudios
Convierta su actual red de Ethernet de 100 MBits en una red de audio (Audio over IP)

Usando audio sin comprimir (PCM ) es posible trabajar full duplex

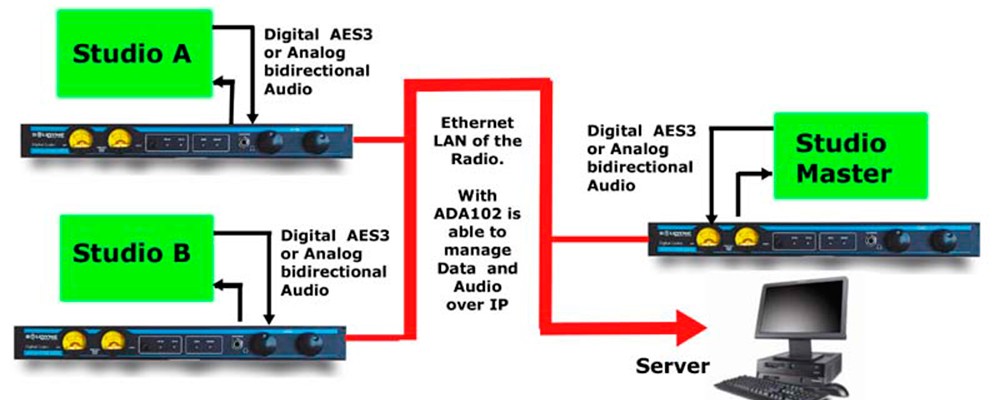

ADA102-bidirectional-link

Por ejemplo usando PCM con Fs=32 KHz se obtiene 16.000 Hz de respuesta (excelente para FM). Cada canal estéreo necesita 1 Mbps y los dos canales (Tx y Rx) el doble.
Por lo tanto una red LAN local estandard de 100 Mbps puede manejar, además de los datos de sus computadoras, todo el audio de una radio. Con calidad digital.
