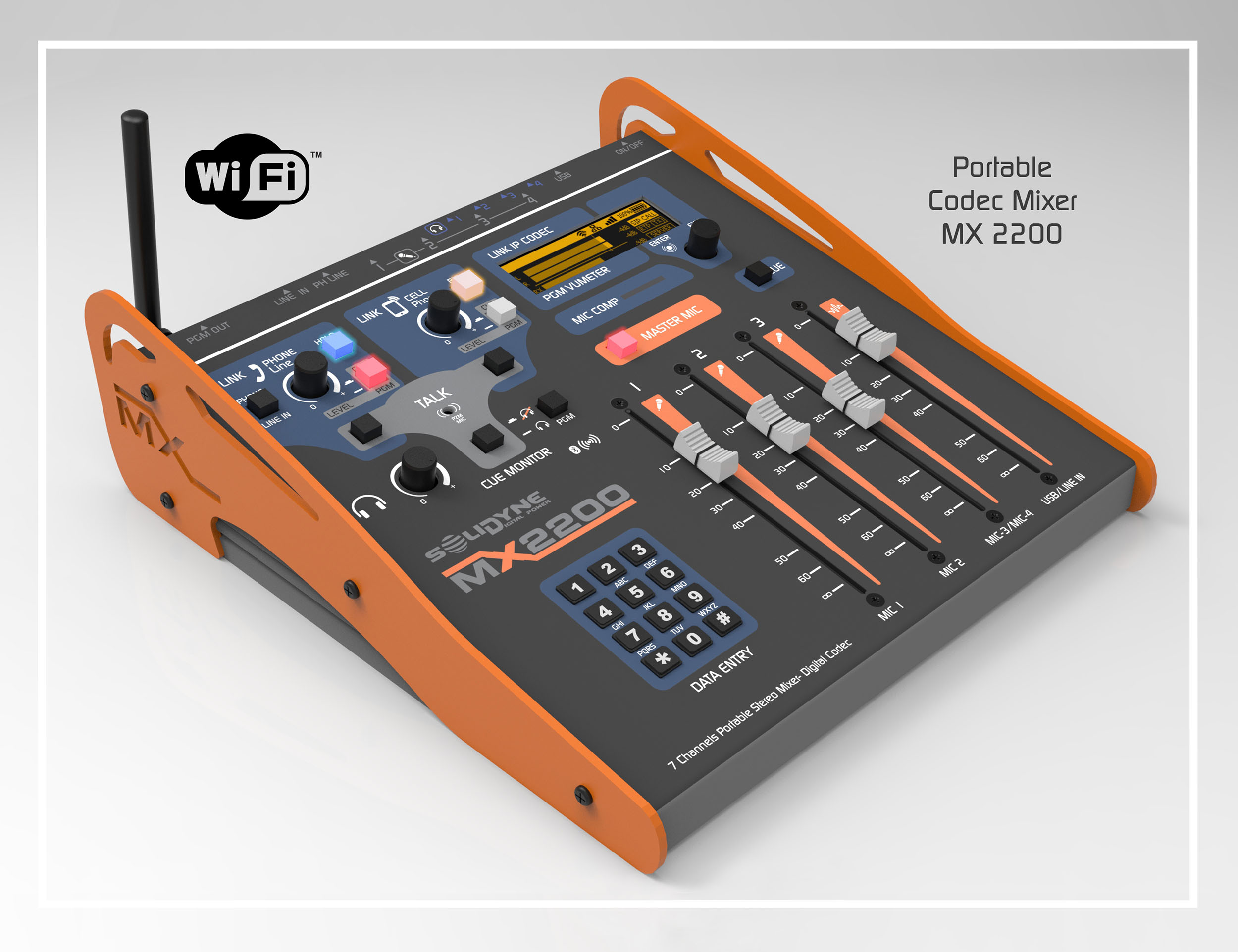

MX2200 Portable IP Codec

El Codec-Mixer IP   MX2200 es la solución más avanzada del mercado para transmisiones de exteriores.  Transmite en estéreo  con la misma elevada calidad de audio que desde  un estudio de grabación profesional.  Realiza  grabaciones  en su memoria interna de 100 horas.   Tiene baterías internas.   Maneja 4 micrófonos, 2 líneas estéreo y 2 híbridos telefónicos.  Es full duplex  para que  desde los estudios se realicen reportajes sin retardo audible (es como hablar por teléfono).Posee una  entrada USB para cámara de video  para transmisiones con imagen  usando  software 3.0 que maneja RTMP y la nueva norma SRT con H264.  Nunca se tornará obsoleta  pues el software es actualizable para incorporar las últimas tecnologías.  Es la perfecta solución digital  IP   con preamplificadores no-saturables (aunque el relator grite un gol)  y compresor de audio  de MIC.  Con  atenuadores   de 100 mm, que nadie más le ofrece.

Este producto será presentado en CAPER  2022, Buenos Aires , siendo vendido con entrega en diciembre 2022

Mixer Estéreo de 7 canales con:    4 MIC + 2 LIN Stereo  USB/Analog  +  2  Híbridos  (Phone / Lin/ Celular con Bluetooth )
Botoneras iluminadas.  Liviana, con gabinete de aluminio  y pequeña de apenas 27 cm x 27 cm

Por fin podrá realizar transmisiones de FM en ESTÉREO

Sus oyentes  podrán oír los comerciales estéreo  insertados en el evento deportivo
y escucharán el sonido envolvente de los gritos de las tribunas … o de un concierto musical
La consola le brindará una verdadera Imagen Sonora de su transmisión

El computador interno controla un avanzado mezclador de audio que brinda una
flexibilidad operativa muy superior a  otros  equipos portátiles del mercado

Maneja los celulares  por Bluetooth 4.0 con sonido de alta fidelidad
Esto es genial  para el periodismo, pues es posible conectar la consola en segundos con el celular privado de un periodista con contactos personales que el periodista NO desea revelar , pudiendo  entrevistar personalidades difíciles de alcanzar
Posee compresores de audio de micrófonos y un botón luminoso de Master MIC para enviar al aire los 4 MICs
Esto permite nivelar automáticamente el sonido de  todas las personas que hablan  y de los comentaristas deportivos que gritan

Atenuadores de Cerámica
Conductiva de 10 millones de
operaciones que duran toda la vida

Las consolas portátiles  tienen atenuadores de carbón, generalmente rotativos, que se desgastan.  La MX2200 emplea la nueva tecnología de atenuadores profesionales de 100 mm de tacto extra-suave
Haga click aqui para ver un video sobre nuestros atenuadores

Jamás tendrá interferencias; tiene blindaje de duraluminio soldado
Algunas consolas portátiles usan gabinetes de plástico. Nuestros gabinetes  evitan  los ruidos de interferencias  eléctricas (EMI)

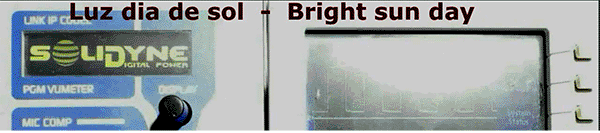

El codec-Mixer emplea
display OLED de alto contraste
para trabajo en exteriores
con luz de día
Eliminamos el uso de
grandes pantallas
que desaparecen
con luz intensa

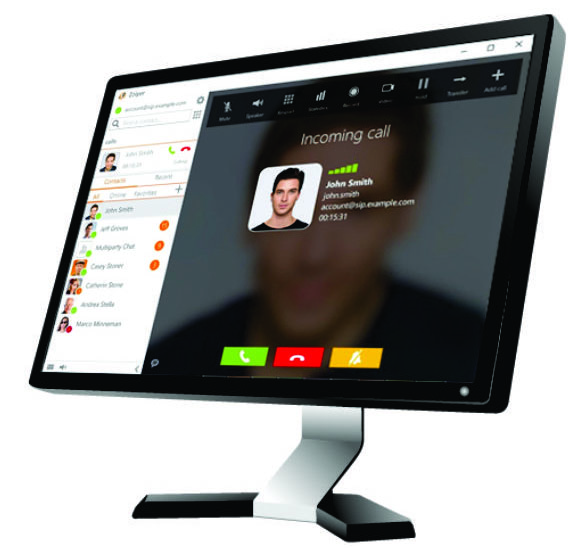

Le ahorramos dinero en estudios pues NO necesitará  un costoso enlace sino que le entregaremos sin cargo el software para interconectarse con los estudios desde cualquier PC

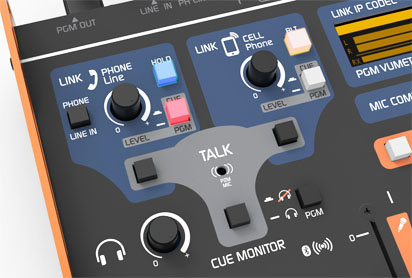

Ningún otro equipo portátil le brinda dos híbridos telefónicos. Uno de línea terrestre (o digital con adaptador) y otro Bluetooth 4.0 de alta fidelidad para operar con WhatsApp, ZOOM, Linphone

Con la MX2200  sus periodistas no necesitan ser expertos en computación…

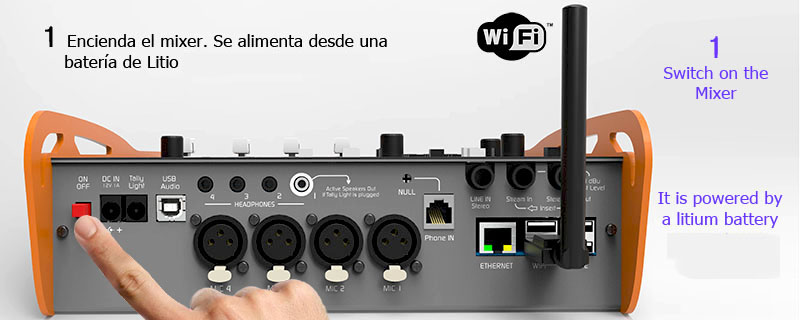

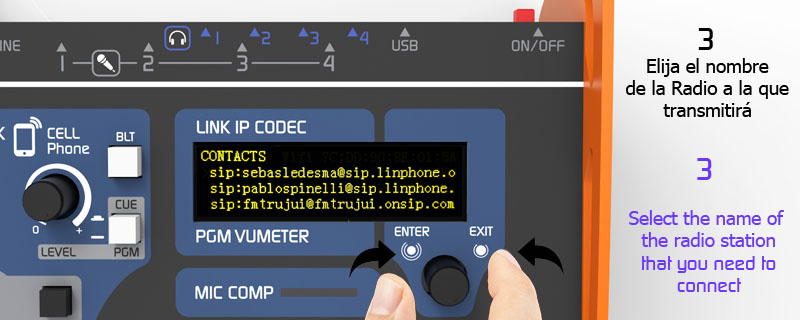

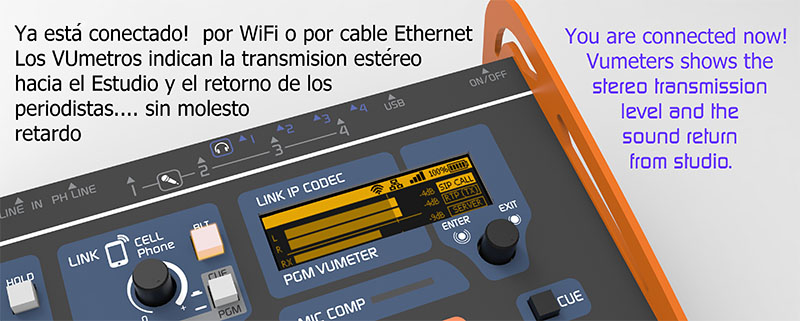

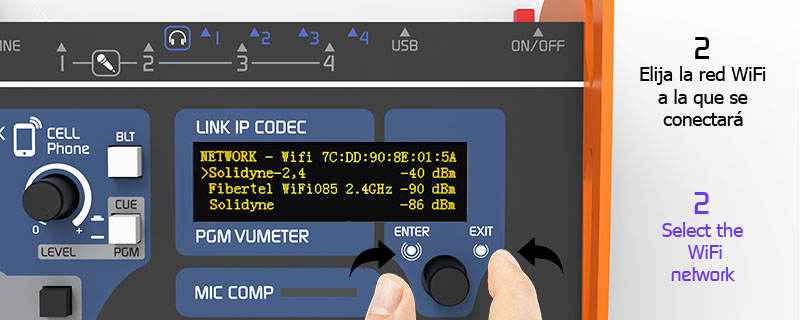

Es más sencillo que manejar un celular; en sólo 3 pasos ya está en el aire

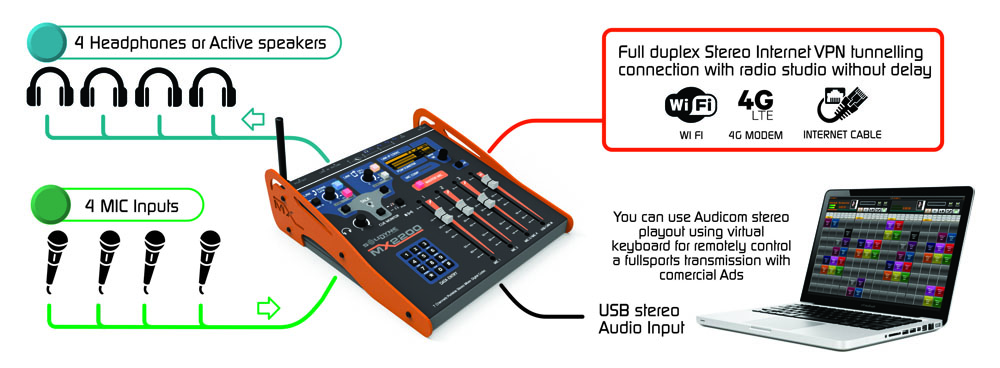

Conexionado de la MX2200

La MX 2200 opera de manera autónoma’ sin necesidad de usar un celular ni una Laptop. Tiene una computadora integrada y botoneras luminosas

Opera con una batería interna de  Litio-Ión con cargador  que le brinda 4 horas de operación. También puede
emplear un Power Pack externo de 12V

Si hubiera problemas con Internet puede usar en emergencia el  híbrido telefónico interno o la conexión Bluetooth al celular .
Ningún otro equipo le brinda tanta confiabilidad.  Jamás se quedará sin salir al aire!

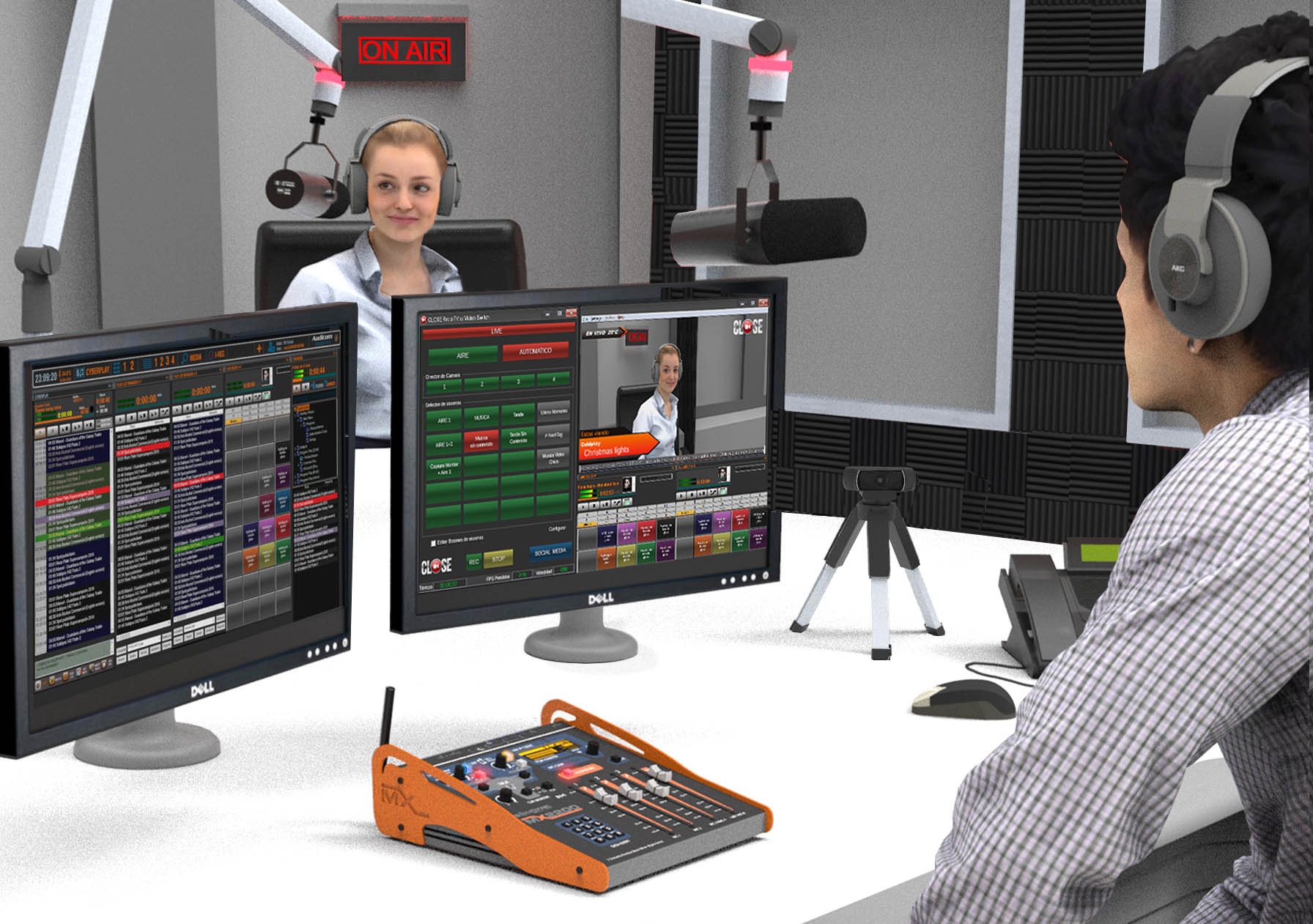

Arme  un estudio de radio en la casa de un periodista o  un estadio deportivo
Con audio profesional y  cámaras de video


La MX2200 puede transmitir directamente por Streaming conectada a Internet. El modelo MX2200/AV le permite incluso operar con el servicio de alquiler CLOSE para manejar video desde una Laptop con 4 cámaras USB de alta definición. Si Ud desea saber las ventajas de tener una Radio Visual, vea un video en castellano marcando el icono amarillo a la izquierda.


Se conecta digitalmente por USB a la computadora y controla luz de aire, monitores de estudio con muting,  3 auriculares, 2 híbridos telefónicos; uno de línea y otro de celular  para usar  WhatsApp. También puede grabar más de 100 horas en su memoria interna de manera de realizar reportajes en áreas sin comunicaciones.

Brief  Specifications


SIP mode = Opus 48 kHz // Speex 32 K, 16K, 8 K // G729 // G722

Streaming Icecast/Shoutcast  = MP3 // Opus 64 to 320 Kbps

RTP mode =  PCM 32 – 44.1 – 48 kHz // MP3  64 to 320 Kbps //Opus 64 to 320 Kbps

MEASURED AUDIO PERFORMANCE

Using RTP  PCM 48 kHz = Frequency response 20  – 18.000 Hz +/- 1  dB  // Noise/Dynamic range  > 85 dBA //
Distortion below 0,01 %  THD



Full Specifications


TECHNOLOGY

  • Digital stereo line input to Mixer using USB and Digital Program Out USB  to PC for streaming
  • Analog MIC input using high performance EMI protected Opamps with  analog stereo PGM Out
  • Feedback controlled gain preamps: It never clips the audio signal at any fader position



AUDIO INPUTS

  • 4 x MIC dynamic IN. Fader #3 has dual input preamp  for MIC 3 + Mic 4 // Level =  -70 to -30 dBu
  • 1 X USB digital Line  input from PC to  fader # 4 (when not using USB it auto-switches to Stereo Line)
  • 1 x Stereo Line input. Can be managed from fader #4 or from phone hybrid level control // Level -10 / + 20 dBu
  • 1 x Telephone Line to Hybrid: For standard POT land lines. VoIP internet phone  can be used with external FXS adapter, non-included
  • 1 x Cellular Smartphone input using Bluetooth 4.0 (50-8.000 Hz full range voice quality)
  • Insert In/Out for audio processor or external stereo devices //Level + 4 dBu

VIDEO  INPUT

  • 1 x USB video camera input for future use with our version 3.0 software with  RTMP and  SRT, the new standard using UDP and ARQ that avoids data loss.

AUDIO OUTPUTS

  • Stereo Program Out // Analog, unbal, + 4dBu //Max level + 14 dBu at Z> 5 K
  • USB Digital Stereo Program Out to PC
  • MIC mixer Out for Recording at PC//  -10 dBu /10k
  • 4 x Headphones Out (16-32-600 ohms) // Level + 5 dBu/50 ohms
  • Muted speakers out (replaces Headphone #1)
  • 12 V / 120ma LED Tally Light

RECORDING

Professional audio quality  20-20.000 Hz recording of stereo programs
Nominal level  – 10 dBFS  with 80 dB dynamic range. Sampling rate 48 kHz
More than 100 hours internal memory storage allows you 4 x MICS + Music mixing with two phone or Cellphone Hybrids to create radio programs  remotely.

INTERCOM

  • Internal talkback MIC Communication with Studio, Headphones, Telephone and Cellphone for private phone attention.
  • Telephone keyboard for calling to phone lines without external phone sets.

AUDIO PERFORMANCE

  • Frequency response MIC to PGM Out: 20 – 15.000 Hz +/- 1 dB  Plus anti-pop -3 dB @ 30 Hz // 20 – 20.000 Hz  +/- 2 dB
  • Frequency response digital USB to PGM out: 20 – 20.000 Hz  +/-   0,5  dB
  • NOISE: MIC Equivalent input noise:  – 120 dBA
  • NOISE LINE  S/R Line input to output = 85 dBA
  • MIC COMPRESSOR: Compression range 0 – 20 dB  //  Attac time = 5 mS // Release = 200 mS
  • DISTORTION : USB Line Input to USB PGM Out < 0,02  % THD  at 1 KHz // Microphone  at  -50 dBu   to  analog PGM out < 0,1 %  THD

PHONE HYBRID

  • Frequency response  300 – 3400 Hz  +/-  1dB
  • Rejection:  > 40 dB at 1 kHz   with Null set at rear panel
  • Noise > 60 dBA  S/N
  • DTMF dialer  at front panel

CONNECTIVITY

  • Bluetooth 4.0
  • Gigabit Ethernet RJ45
  • WIFI 2.4G/5.8G  USB (included)
  • 4G  Modem USB,  external

COMMUNICATIONS CHANNELS
Multiple simultaneous connections with different quality

  • Bluetooth 4.0
  • POTS analog phone line
  • IP SIP High quality call ( full duplex)
  • IP Streaming – Upload Stream to icecast/shotcast server
  • IP Streaming – TX RTP – Direct low latency stream
  • IP audio-video- TX RTMP and SRT  with version 3.0 software

POWER SUPPLY AND AUTONOMY

  • External Switching  charger:  90 – 240 V  50/60 HZ  12V / 1A
  • Internal Litio – Ion  battery  2 x 3,7 V / 2500 mA  with internal charger
  • Standard battery model, socket mounted for fast change
  • Operation time of internal battery:   about 4  hours
  • Optional external Power Bank input:    12 VDC /1000 mAh  for 15 hr operation

INSERTION OF  EXTERNAL DEVICES

  • Rear connector for insertion at PGM out of audio processors or external devices at + 4 dBu level. This insertion allows connecting an external ASIO  audio card USB for using at PC a  VST plug-ins for effects or multi band processing.

DIMENSIONS AND WEIGHT

  • Wide= 274 mm; Deep= 270 mm; Front high=25 mm; Rear High: = 71 mm
  • Weight = 1,9 Kg
  • Export Package: 550 mm x 310 mm x 150 mm   Weight = 3 Kg

Accesorios provistos con MX2200

1–Fuente de alimentation para uso continuo o carga  de las baterías de litio-Ion :   95 – 240 V 50/60 Hz con 12 V/1 A de salida
2–CABLES: USB para conexión  a Netboock   ///  Cable de 1,8 M plug  estéreo TRSM  6,35 a plug TRSM /// Cable de  1,8 M plug  estéreo TRSM  6,35 a conectores RCA ///Cable telefónico RJ11
3–Software para conectarse en estudios full duplex  con la MX2200desde cualquier PC

Mueva el mouse encima de la imagen para ver detalles ampliados

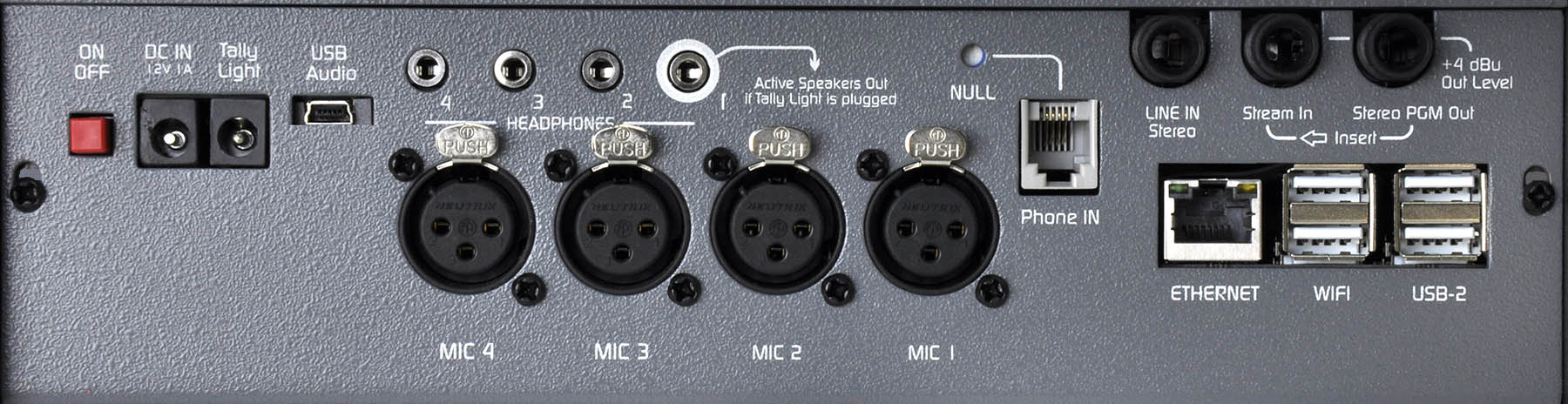

El panel trasero tiene conectores standard que no requieren de cables especiales .

Posee conectores de inserción para intercalar procesadores por software (plugs-in VST).



Realice transmisiones de exteriores completas con cortinas musicales
y  anuncios comerciales

Conectando la MX2200 con una  Laptop  mediante una entrada digital USB es posible enviar al aire en estéreo breves anuncios comerciales durante el juego, así como efectos especiales o cortinas musicales, imposibles de manejar  si no se está presente en el espectáculo. Usando  software Audicom Mobile (una opción de la MX2200) se arman cómodas botoneras  que pueden operarse touchscreen y es posible facturar todo los avisos pasados durante el partido y entregar al cliente constancia impresa de la hora de pasada

Haga click para ver  transmisiones importantes realizadas con nuestras consolas y el Audicom Mobile

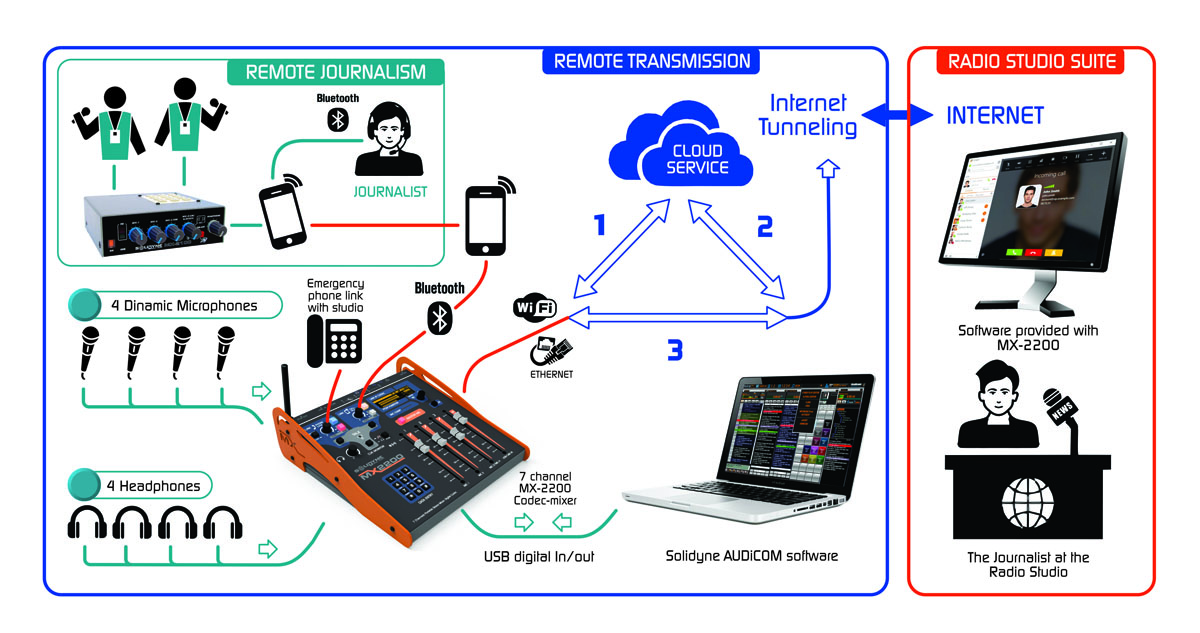

La magia de operar full duplex sin retardo con  Real Time Tunelling

Esta nueva tecnología estéreo full duplex de la MX2200 se basa en el standard de transmisión SIP por Internet. Su enorme simplicidad de operación (tan sencillo como llamar por teléfono a un número determinado) permite una novedosa forma de trabajo, muy superior al streaming que todos conocemos.  Cuando encendemos la MX2200 y colocamos en el visor el nombre de la radio a la cual debemos conectarnos, la consola se comunica por Internet a través de su antena WiFi o conectada por cable Ethernet, con el  servicio en la nube de direcciones SIP. Esta comunicación marcada con la flecha-1 en el diagrama de arriba  hace que el servicio se ponga a buscar en todo el mundo a la radio con la cual queremos conectarnos. Una vez que la encuentra averigua cual es el camino más directo pasando por los diversos routers y servidores del sistema para  lograr muy bajos retardos que no sean audibles. Esto se hace en pocos segundos, devolviendo  la información  de esta ruta de Real Time Tunelling  al computador interno de la MX220 usando el camino  de las flechas-1 y 2. La MX2200 entonces establece la conexión directa bidireccional de la Flecha-3

Este notable proceso realizado por computadoras en la nube es la razón por la cual el operador de una MX2200 NO necesita entender nada de redes de PC; pues todo es automático

Los protocolos de transmisión empleados garantizan el mejor sonido con  una calidad de estudio de grabación en la comunicación. Pueden verse en las especificaciones de este Codec-Mixer los protocolos que se disponen,  encontrando más recomendaciones en el Manual de Operación.
