Consola Digital 2600

Línea 2600 Smart Console

Consolas para Estudios de alta performance
Superficie de Control AoIP

Las consolas mezcladoras digitales 2600 son un nuevo concepto en Estudios de Aire para radio y TV. Son instaladas en los estudios analógicos o digitales convencionales aprovechando las mesas y el cableado existentes, para luego ir evolucionando hacia sistemas de Audio sobre IP (AoIP) basados en superficies de control.

De esta manera se aprovecha totalmente su actual inversión en equipos ya instalados y sin modificar estudios existentes.

Pero más adelante por el simple agregado de módulos se puede ir escalando la inversión hacia un estudio digital AoIP. Únicamente Solidyne le ofrece esta tecnología para que sus inversiones crezcan en la medida en que su estación las requiera.

Foto 2600XL/27/4M/2US/VQ- 4 MIC con EQ-6 LIN analog-2 LIN Digital USB- 3 Hibridos con VQR

La nueva linea 2600 Smart Console reemplazará a sus equipos actuales pues brinda la más avanzada tecnología del mercado al precio más conveniente.

  • Nuevo look con gabinete de baja silueta
  • 5 Botoneras luminosas por canal
  • Ruteo electrónico de audio sin contactos mecánicos
  • Son programables por el usuario desde el panel frontal
  • Atenuadores de 20 años de duración extra-suaves
  • Timer-Clock y Vector de Fase Stereo, ahora son estandard
  • VUmetros computados de 24 / 32 pasos RMS & Peak
  • BUS de Send Mix-Minus para manejo de Skype / Vox IP
  • CUE multimodo programable
  • Fuente switching multivoltaje estabilizada
  • Opción AoIP para enlace a planta transmisora por Internet
  • Opción Virtual2600 para manejo remoto por PC o Tablet

.

2600XL-VU-WEB

Las consolas 2600 tienen una torreta completa con 4 VUmetros Duales, Timer, Reloj y Vector de Fase para saber el grado de relieve del sonido estéreo.

A diferencia de otras superficies de control del mercado, Solidyne no lo obliga a tener una PC externa  para poder medir los niveles de señal. La linea 2600, pese a su baja silueta, incluye siempre una completa torreta de medición. Jamás tendrá que interrumpir la transmisión por una falla en la PC

2600-VUpeakWEB

Todos los VUmetros poseen un computador interno para medir con exactitud en pasos de 1 dB la señal de audio. Son de tipo DUAL es decir marcan por separado el valor RMS (proporcional a la sensación sonora) y el valor de pico referido a máxima escala; esto es fundamental en el manejo digital.
La más leve sobrecarga mantiene encendido el LEd rojo.
Las consolas 2600XL poseen VU de 24 pasos mientras que las 2600XD poseen VU de 32 pasos.

2600-program-WEB

La Smart Console 2600 es programable en segundos por el operador; cada canal es ajustado a las necesidades de la radio sin necesidad de abrir la consola para mover los jumpers.

Las consolas 2600 son programables desde el panel frontal en segundos

Pueden programarse, por ejemplo:

  • Phantom de 48 V en micrófono
  • Mute del parlante control al abrir MIC
  • CUE en modo solo (se apaga al encender otro CUE)
  • CUE se desconecta al abrir atenuador
  • Canal de MIC controlado desde MIC master
  • Modo talkback con AutoSwitch (escuchar respuesta)
  • Enciende al AIRE luego de un corte de energía
ModosCUE-WEB

Los botones de CUE aceptan diversos modos de trabajo programables por el operador. Puede ingresarse también monitoreado externo de archivos de audio desde la PC de Automatización.

2600detalleMICmaster-250

También pueden programarse cuáles micrófonos se abrirán en forma simultánea al pulsar el botón  de MIC Master.

2608-Monitores-WEB
La 2600 posee 5 canales de monitoreado
  • 2 canales estéreo para parlantes activos de Estuido y Control con lógica de muting y talkback
  • 2 canales estéreo para auriculares de Estudio y Control con muting y talkback
  • 1 barra de CUE que acepta CUE externo desde PC
  • Señal de llamada telefónica en parlante de CUE
  • CUE en parlante de consola o en parlantes de control
  • Monitoreado de lineas telefónicas en HOLD

Los atenuadores de Solidyne duran toda la vida

Atenuado2600+Pluma-700p

Los atenuadoresde toque de pluma de Solidyne se deslizan sobre dos barras de acero-plata

Toda la linea 2600 emplea los nuevos atenuadores de cerámica conductiva toque de pluma . Tal como se ve en el video 2600 basta una liviana pluma para moverlo. Este exclusivo atenuador de Solidyne de 20 años de vida tiene una construcción muy diferente a los atenuadores convencionales, pues se desliza sobre dos barras cilíndricas de acero-plata con bujes de Teflón.
El atenuador genera una tensión  DC que controla el computador interno del módulo.
El audio de una consola 2600 nunca atraviesa una pista de carbón ni una llave de ruteo de señal

 Haga click aqui para ver un video de la nueva tecnología de cerámica conductiva



La gran variedad de módulos disponibles para la 2600 es única en el mercado

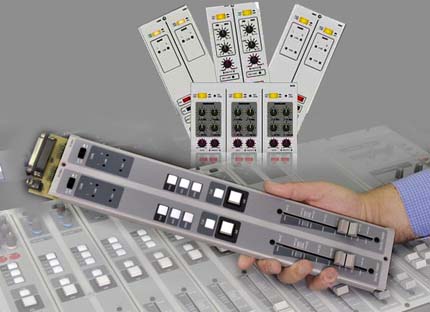

2600-Modulos-WEB

Las consolas 2600 son 100% modulares.
Sus módulos pueden ser cambiados aún con la consola en el aire.
Tienen una amplia variedad de módulos que nos permiten armar la consola exacta que su radio o TV necesita.
Y modificarla en el futuro para seguir el crecimiento de su medio y las continuas innovaciones tecnológicas

Los micrófonos son la base de los estudios

2612&10-WEB

Los nuevos preamplificadores de Solidyne, con discrete front-end , tienen el más bajo ruido de entrada y la menor distorsión que pueda encontrar. Pero además la 2600 es la única consola del mercado que le brinda la posibilidad de tener micrófonos con procesadores de audio individuales. No importa con quien nos compare: nadie le ofrece esta facilidad. Las voces de su radio son el sello personal que Ud le ofrece a su audiencia.
Hoy el éxito de una radio implica distinguirse de las demás

2612-WEB

Procesadores de MIC
Módulos 2612



  • Ecualizador de 4 bandas especial para la voz humana.
  • GATE para silenciar el ruido de fondo del estudio y tener un rango dinámico digital en sus voces.
  • COMPRESOR de audio de alta pendiente para mantener equilibrado el nivel de voz de diferentes locutores y entrevistados.
  • Potenciómetro Panorámico.



2612-4curvasEQ-WEB

El módulo 2612 posee un ecualizador de 4 bandas, muy simple de manejar y de acceso  instantáneo. Pues cada parámetro tiene su control al alcance de la mano, sin necesidad de complicados menús y pantallas que confunden al operador.

Las bandas superiores permiten dar un brillo especial a la voz de sus locutores.  Si sus necesidades de calidad no son tan exigentes, puede usar los módulos 2610 que tienen solamente la banda de 80 Hz y la de 10 kHz y carecen de compresor y gate.

Las consolas con entradas y salidas digitales USB son la solución
perfecta para conectarse a las PCs

2600-USBinput-600

Esta tecnología en la cual Solidyne es pionera, permite mantener la calidad digital de las grabaciones MP3 y WAV
Los módulos 2602 manejan 8 canales digitales eliminando por completo zumbidos y ruidos de conexión.
También se eliminan las costosas placas profesionales de audio lo que permite emplear las modernas Mini PC
que no ocupan casi espacio pues son muy pequeñas y veloces, pero no aceptan placas de audio.

2602-detalle-330

La electrónica de control USB está integrada dentro de los módulos 2602, incluyendo mini-VU de control, para brindar a la salida de su consola la misma calidad de audio digital que tiene el archivo de audio original.

Excepcional manejo de comunicaciones telefónicas, celulares, Skype y Vox IP

Únicamente la 2600 le permite comunicarse con el
mundo sin moverse del panel de la consola

2608-HIB-WEB

Toda la línea 2600 incorpora estandard 3 hibridos telefónicos; dos de linea fija y uno celular que trabajan en conferencia.
Un atenuador monocomando controla por VCA el nivel al aire y también la lógica de asignación. Un sistema a prueba de errores!

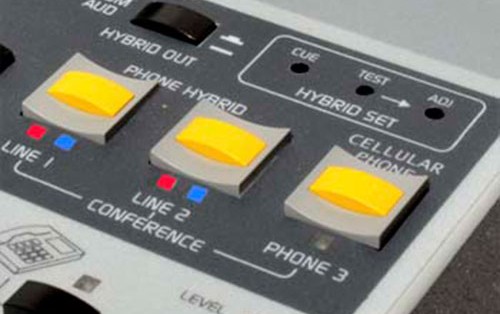

2608-HibDetalle-WEB

Las llamadas telefónicas suenan en el parlante de la consola con luz azul parpadeando, siendo atendidas desde el Panel de Atención Telefónica de la 2600. La consola permite además el uso de aparatos telefónicos asociados para manejar líneas simultáneas por parte del operador o la Producción.

2607-monocomando-WEB

El atenuador monocomando selecciona:

  • CUE para hablar manos libres con el que llama
  • HOLD  para mantener la llamada en espera con retorno de Aire
  • AIR  para enviar la llamada al aire
Las comunicaciones telefónicas de su radio tendrán un nivel de calidad imposible de lograr con otras consolas.

Solidyne le ofrece su exclusiva invención: el sistema VQR
(Voice Quality Restoration).

Empleando la opción de módulos 2630 será posible contar con una restauración de los graves y agudos perdidos durante la transmisión telefónica tanto en líneas físicas como celulares.
En tiempo real y sin ningún retardo.

Esta notable tecnología cambiará por completo el sonido de sus reportajes telefónicos

Haga click aqui para conocer más del VQR y ESCUCHAR DEMOS de audio

2630-WEB

Pero si su trabajo con comunicaciones de exteriores es realmente
muy complejo y necesita muchas líneas al mismo tiempo…
… la 2600 también es la mejor solución!

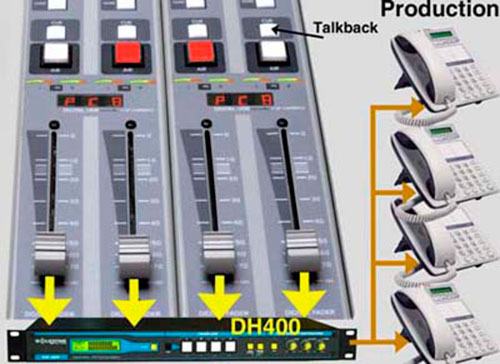

2602-HibridosDH400-WEB

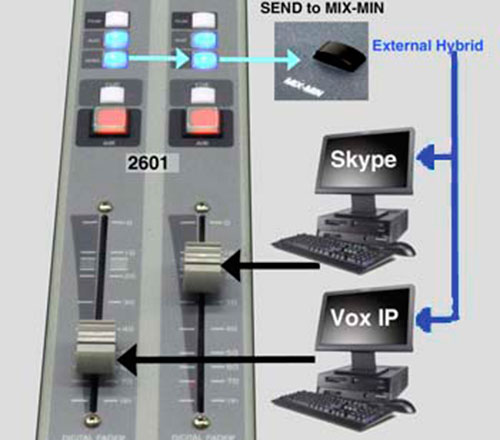

2601-Skype-WEB

Los módulos de entrada 2602 permiten manejar en forma remota al hibrido digital DH400 con cancelación de eco DSP

Cada canal genera su propia salida Mix-Minus. De esta manera tendremos tantas barras Mix-Minus como canales tengamos.

En la 2600 no hay límites !

Las comunicaciones son manejadas totalmente desde la consola:

  • La llamada entrante hace parpadear el boton AIR. Puede tomarse pulsando dicho botón y se corta al pulsarlo nuevamente
  • La llamada también puede ser tomada automáticamente por el DH400 con mensaje de bienvenida pregrabado
  • Pueden generarse o tomarse llamadas desde Producción con aparatos telefónicos y se transfieren a la consola con flash de horquilla
  • Puede hablarse en privado con cada linea pulsando CUE
  • Si se deja tomado CUE el operador mantiene una o varias lineas en escucha (por ejemplo para esperar una noticia)
  • Con atenuador cerrado la llamada queda en HOLD con retorno de aire
  • Al subir el atenuador la llamada es enviada al aire
  • Cuando dos o mas atenuadores están levantados las lineas quedan en conferencia. El hibrido digital ajusta continuamente el rechazo de cada uno de los híbridos. Esto permite conferencias entre teléfonos, Celulares, Skype, Streaming, Transmisiones desde estadios, reportajes de exteriores, etc
  • Los módulos 2602 manejan absolutamente todas sus comunicaciones !
  • Es posible también emplear la nueva barra de Mix-Minus a través de SEND lo que permite que los módulos 2601 manejen las comunicaciones a través de la PC



La serie 2600 tiene nuevas posibilidades que jamás
encontrará en otros productos…

Puede agregarse a todos los modelos el computador interno Virtual 2600 (opción código /VI ) que se conecta a la red LAN y se comporta como un servidor de páginas WEB.

De esta manera la consola puede ser controlada remotamente desde otros estudios mediante PCs conectadas a la red de la estación o desde Tablets o SmartPhone por WiFi.

Esto permite crear estudios remotos empleando la consola principal o manejar la radio por un DJ desde su casa. Nunca nadie le ofreció estas ventajas! Vea nuestro video 2600

RJ45Virtual-WEB
VirtualTablet-WEB
2600-borde&calibre-WEB

Instalación y facilidades técnicas
Modelos XD, XX y XZ

Las consolas 2600 pueden montarse en cualquier mesa sin necesidad de cortarla pues son las de más baja silueta del mercado
Están construídas con componentes de alta tecnología que permiten el empleo de impresos de epoxy paralelos al panel

Los atenuadores de cerámica conductiva de 20 años de vida también son de muy reducida profundidad

Aún la torreta es de baja silueta pese a tener instrumental de medición completo que incluye VU metros de precisión computarizados RMS y Pico instantáneo y Vector de Fase de enorme importancia en transmisiones estéreo.

UsoRJ45-400p

La conexión es muy avanzada, mediante confiables conectores RJ45 con contactos en baño de oro y enclavamiento mecánico
Usa cables blindados CAT-5 flexibles y fáciles de obtener en cualquier lugar del mundo

Mediante adaptadores estos cables se convierten al conector deseado (XLR,Plug,Miniplug,RCA, etc)
La 2600 ofrece conector miniplug Start Devices para accionar equipos externos al abrir atenuadores
Tambien se emplea un conector RJ45 con cable de 5 m para el Distribuidor de auriculares Studio Box

2600accesorios-600

Diversos accesorios opcionales permiten instalar un estudio completo en una hora.

Haga click aqui para ver detalles de los accesorios

2600-gomaborrar-WEB

Es imposible borrar una leyende de la 2600
Todos los módulos y paneles ciegos estár recubiertos de policarbonato adhesivo con leyendas del lado de atrás.

FuenteSwitching-web

Las consolas 2600 vienen con fuente switching interna 90 -240 V. 50 / 60 Hz fabricadas con certificación CE, UL, TUV, IEC, CB.
Estas fuentes muy confiables le estabilizan además la tensión de red haciendo innecesario el uso de estabilizadores externos.

Policarbonato-WEB

La 2600 siempre lucirá nueva, luego de años de uso, pues sus paneles de acero recubiertos en policarbonato no se desgastan.

ProtectorLineas-web

Las lineas telefónicas estan protegidas para descargas de hasta 2 KV mediante SIOV de Siemens. El protector es una unidad modular enchufable que protege a la consola en caso de caída de rayos, pudiendo cambiarse sin necesidad de un técnico.

Quienes necesitan tener hoy mismo la mejor tecnología
pueden comenzar por el modelo 2600 XD

Obtendrán prestaciones que ninguna otra consola del mundo le ofrece

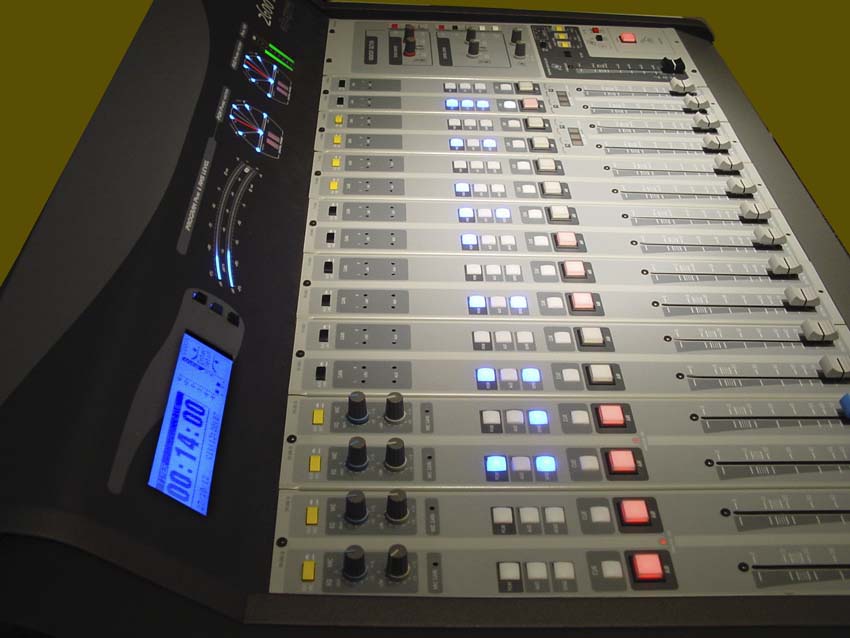

2600XD-general-WEB
2600XD-lateral-WEB
2600XDetalleLCD-360

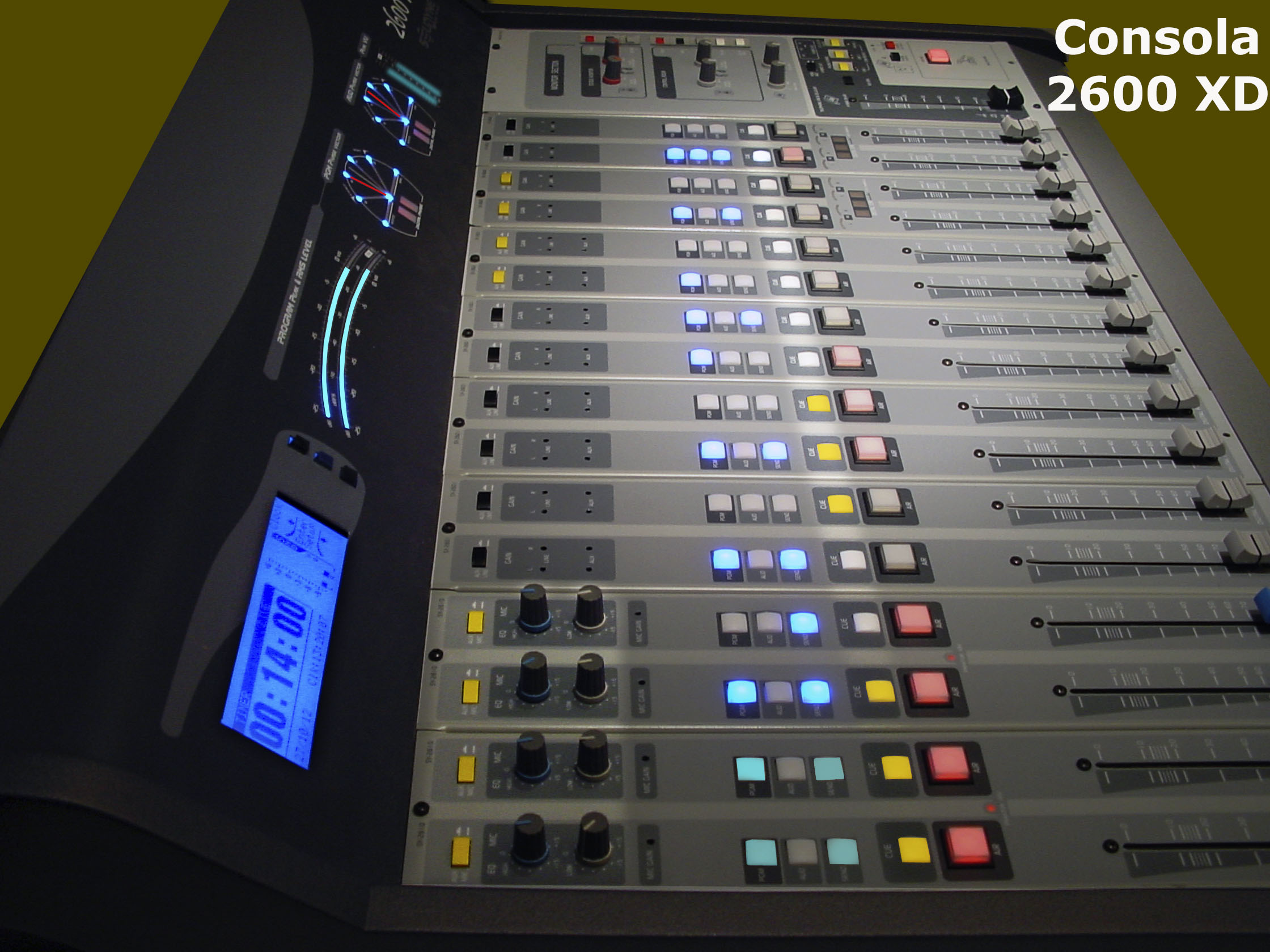

2600 XD

Su bajo perfil le otorga una particular elegancia
Su torreta tiene la más completa instrumentación del mercado
Todo incluído dentro de la consola. No hace falta ocupar espacio con una PC externa !

2600XD-DetalleVUmetros-430

Un display LCD con Timer, Reloj y VUmetro de SEND se complementa con un VUmetro computado dual RMS & Peak para PGM, 2 Vectores de Fase Estéreo y un VUmetro de pico para AUD.

Los modelos 2600XD/VI incluyen la opción Virtual 2600

Una invención de Solidyne para crear nuevos estudios
en su radio o estación de TV sin realizar más inversiones

RJ45Virtual-WEB

Puede agregarse a todos los modelos el computador interno Virtual 2600 (opción código /VI ) que se conecta a la red LAN y se comporta como un servidor de páginas WEB. De esta manera la consola puede ser controlada remotamente desde otros estudios mediante PCs conectadas a la red de la estación o desde Tablets o SmartPhone por WiFi.

El Virtual 2600 permite que las PC de estudios puedan ver la posición de los controles y operarlos con el mouse o touch screen. Es posible adjudicarle a cada usuario un grupo de controles y vedarle su uso a otros.

VirtualTablet-WEB

Dado que la conexión se realiza en HTML  no es necesario tener software especial en las PCs. Más aún no importa el sistema operativo pudiendo trabajar en Android o MAC y operar la consola desde Tablet PC o aún desde celulares inteligentes.

2600tabletAmpliar-360

Las facilidades de zoom de las tablets y celulares son cómodas para ampliar la sección de la consola que deseamos operar.

2600XDsmartphone-430

Es posible abrir nuevos estudios sin adquirir más consolas
La 2600 XD le permite bajar sus costos de equipamiento

2600XD-EstudiosAoIP-700
Comparta todo el audio de su estación de radio o televisión. Comparta estudios de locución. Comparta locutores, sala de Noticiasy grabación de comerciales.

Compartiendo recursos baja el costo de inversión y operación

Los locutores pueden grabar comerciales y promos sin moverse del estudio principal haciendo uso de las 3 barras estéreo de PGM, AUD,SEND de la 2600

Pueden grabarse reportajes telefónicos desde un estudio satélite o ser puestos al aire en tiempo real en conferencia con el conductor del programa. Todo sin moverse del estudio satélite.

Los periodistas de noticias pueden salir al aire inmediatamente desde su propio estudio y usando la misma consola del estudio central. Pueden incluso mantener una conferencia telefónica con cualquiera de las líneas conectadas a la consola

El Disc Jokey puede tener su propio estudio y salir al aire desde alli manejando la consola. O incluso desde su casa…

Un periodista puede ingresar remotamente desde un celular inteligente y controlar desde alli un canal de la consola para abrir un Hibrido telefónico o por Skype. Nada es imposible para la 2600

Conéctese con planta transmisora a bajo costo con un link STL DIGITAL… sin necesidad de comprar el enlace STL !

Las consolas opción /AoIP tienen salida de audio digital por red Ethernet a 48 kHz de muestreo . Por eso pueden conectarse con planta transmisora mediante un económico enlace de Internet de 5,8 GHz (banda libre). Con retardo inaudible.

También puede programarse a la consola para enviar la salida AoIP en formato MP3 para ser conectada a planta transmisora  o a otras estaciones mediante Internet.

Usando un procesador digital con RDS de la línea AoIP en planta transmisora el audio digital es ingresado al procesador directamente en formato digital sin convertirlo a analógico.

Podremos controlar todos los ajustes del procesador de audio desde una PC en los estudios. También podemos enviar al aire los mensajes deseados desde el software de RDS, usando la misma PC o o desde otra.

La consola informa al procesador, por el canal de datos, cuándo salen al aire los micrófonos. Esto cambia el programa de procesado al modo Voz Humana, optimizado para la voz de sus locutores, aumentando la calidez de las voces y brindando un sonido imposible de lograr con los ajustes de música.
Es una ventaja clave para competir en el dial de FM !

Si necesita más de 16 canales, elija los modelos 2600XX y 2600XZ

2600XX-430

Modelo 2600 XZ

El modelo 2600XZ para estudios importantes de Radio y Televisión tiene gabinete de 28 canales de 1,40 m de ancho incluye 3 monitores de video LCD  de 19″ wide, brindando un entorno de trabajo muy cómodo al operador con 6 VUmetros computados RMS y PICO de 32 pasos
2 Vectores de Fase Estéreo y Timer/Reloj. Su baja silueta de 20mm permite montarla directo sobre cualquier mesa

La torreta tiene solamente 30 cm de altura permitiendo amplia visibilidad.

El modelo de gabinete 2600XX tiene la misma torreta que el modelo XD pero la capacidad es de hasta 26 canales.

2600XZ-WEB-800p

Consola 2600XZ con 3 monitores de video 19″wide. Gabinete de 28 canales de entrada, 6 a 24 micrófonos con procesador (EQ de 4 bandas, compresor de audio, noise gate). Entradas y salidas digitales USB. Salidas AES y AoIP. Opcion a conexión TCP/IP directa Digital a planta transmisora sin enlace STL. Manejo sincronizado de Audio y Video con conmutación de cámaras automático por nivel de audio de micrófonos (opcional)

La consola ideal para operación de Radio y TV con todas las prestaciones de las
mejores consolas del mercado europeo y norteamericano

Pero con muchas otras facilidades que solamente Solidyne le ofrece… Y a un precio mucho más bajo

A diferencia de otras consolas del mercado que usan las pantallas para los ajustes internos de la consola, la 2600XZ  no emplea pantallas para la propia consola  y le deja libres TRES  pantallas para ver los programas que se ejecutan en la radio, tales como Automatización, Playout, Live assist, Streaming de Video, Controles remotos,  etc.

La 2600XZ posee su propio panel de VUmetros. Por lo tanto las pantallas están disponibles para correr programas de operación

Dispone de un completo panel de monitoreo digital independiente con 6 VU metros computados RMS y Pico de 32 pasos, 2 Vectores de Fase Estéreo y un Timer/Clock. Asimismo todos los controles de sus procesadores de micrófono y niveles de monitores son potenciómetros reales de cerámica conductiva de 2 millónes de operaciones. Esto es lo que sus operadores necesitan para tener todo al instante.

2600XZ-Infografia

Los módulos 2612 brindan un completo Procesador de Micrófono en cada canal con EQ de 4 bandas, Compresor de Audio y Compuerta de Ruido.
Todo al alcance de su mano, sin necesidad de complicadas operaciones que confunden al operador y le hacen perder tiempo con ruedas scrub y botones para cambiar de pantalla

Los controles de la 2600 son REALES como los operadores prefieren…
Están siempre disponibles al instante

La consola dispone de un completo panel de monitoreo independiente con su propia CPU.  6 VU metros computados RMS y Pico de 32 pasos, 2 Vectores de Fase Estéreo y un Timer/Clock.

Todas las consolas incluyen 3 híbridos telefónicos (uno celular) para operar en conferencia y pueden conectarse a híbridos digitales externos DH400 con cancelación de eco por DSP

A esto pueden agregarse módulos 2602 para operar comunicaciones externas tales como VoxIP, Skype, Whatsapp, etc

La consola ideal para operación de Radio y TV con todas las prestaciones de las
mejores consolas del mercado europeo y norteamericano

2600XZ-DetalleVectorFase-400p

La 2600XZ brinda una cómoda superficie de control pudiendo montarse en cualquier mesa sin necesidad de recortes.

 Todas las botoneras son luminosas y la consola puede ser reprogramada desde el frente por el propio operador de acuerdo a sus necesidades.

El empleo de electrónica de alta tecnología, incluyendo los nuevos atenuadores de cerámica conductiva, le brindan una baja silueta.

A esto se agrega la delgada torreta de monitores de video. Todo esto hace que la 2600XZ tenga una elegante presencia, aún vista de atrás.

2600XZ-DetalleVectorFase-400p
2600XZ-Visibilidad-400p-1

Su reducida silueta permite ubicar a la consola dentro de los estudios de locución pues mantiene siempre una visibilidad perfecta de los locutores. Es elegante aún vista desde atrás.

Pantalla de control remoto Virtual 2600

Virtual2600-853
  • Los botones son operables remotamente y se iluminan en pantalla al pulsar.
  • Cuando un módulo es operado remotamente en la consola real parpadea lentamente el botón de AIR indicando al operador que ese modulo está siendo usado.
  • Los atenuadores pueden moverse deslizando el dedo sobre cada atenuador (o mediante el mouse)
  • Los triángulos naranja a la derecha de cada atenuador indican la posición del atenuador de la consola real mientras que la posición del nivel de audio corresponde con la perilla.
  • La columna naranja en la ranura de cada atenuador indica el nivel de audio efectivo de ese canal (es decir que será cero si el botón AIR no está activado)
  • Usando hibridos digitales DH400 las comunicaciones telefónicas al aire también pueden ser manejadas remotamente
  • Pueden realizarse crossfade (atenuacion cruzada entre dos entradas) con tiempos programados. De esta manera una entrada de cortina musical o fundido entre dos temas se realiza sin tocar los atenuadores, solo al oprimir un botón
  • Las entradas de MIC se pueden agrupar en tres bloques; A, B, C De esta manera al pulsar alguno de esos 3 botones ingresan simultáneas al aire
  • Los VUmetros tienen escala de VU estandard RMS
  • El botón PAD introduce una atenuación programada. Se emplea para atenuar música de fondo al entrar una locuciónPuede configurarse la 2600 para que cada usuario remoto solamente tenga el grupo de canales autorizado a manejar
