Accesorios y Cables

Accesorios de consolas de audio

Cables y conectores pre-armados en fábrica para consolas y procesadores Solidyne
Nueva tecnología con conectores RJ45 blindados para uso en audio

UsoRJ45-400p

Los equipos de Solidyne disponen  de la tecnología de conectores RJ45 para audio, que emplean  los cables SOL-xxx (compatibles con   Studio HUB, USA).  La ventaja del moderno cableado CAT-5-Blindado STP  para la conexión entre equipos distantes es que es muy fácil de realizar en cualquier parte del mundo por la disponibilidad de componentes y herramientas de armado de cables usados en redes de PC.

Considere la opción de adquirir el cableado junto con la consola. Es una excelente inversión que se paga sola, pues no necesitará de costosos técnicos para instalarla.

Solidyne le provee la opción de usar  las mangueras de cables  y conectores  SOL-xxx  diseñadas para poder conectar en menos de una hora una consola de estudio, pudiendo elegir libremente a  los conectores de terminación, sin tener que soldar absolutamente nada. Estos cableados son realizados con  cable CAT 5, flexibles y totalmente blindado con conectores RJ45  con  contactos bañados en oro.

Código de Cables RJ45

CABLES INTEGRALES; se identifican así:

SOL-XL/C

SOL-    Fabricante: Solidyne
X =   P = Patch (2 x RJ45 male)   M = Male (Rj45 macho)    F = Female (RJ45 hembra)
L = Longitud en  decímetros. Ejemplo:  SOL-P25 =  cable patch STP de 2,5 m  de 2 x RJ45 macho
C = Conector en extremo del cable opuesto a la consola. Ver siguientes ejemplos:

XLRF = dos conectores XLR (canon)  hembra balanceados (L y R)  // XLRM =  2 conectores XLR macho balanceados
1XLRF =  Un conector XLR hembra balanceado (Usado en MIC o en AES)
TRSM =  2 Plugs de 6,35 mm TRS balanceados (L y R) // 1TRSM = Un plug TRS estéreo desbalanceado
TRSF = 2 Jacks 6,35 mm balanceados   // RCAM = 2  conectores RCA macho (L y R)

CABlES COMPUESTOS;   son la suma de un patch  RJ45 a RJ45 (SOL-Pxx)  más un adaptador SOL-F3/C  y se
identifican con un signo “+”   Por ejemplo:  SOL-P25 + SOL-F3/XLRF    indica un patch RJ45 a RJ45 de 2,5 m  unido a un adaptador  de 30 cm RJ45 hembra a dos conectores XLR hembra
SOL25-300

En esta  tecnología de conexión los cables compuestos se forman con un cable Patch  RJ45 a RJ45  de 1,2 / 2,5 / 5 m [código SOL-Pxx]   conectado a un adaptador RJ45 hembra de 30 cm con conectores en su extremo [código SOL-F3/C]

También puede solicitarse en esas mismas longitudes cables integrales  de RJ45 macho al tipo de conector deseado (modelos SOL-Mxx/C)

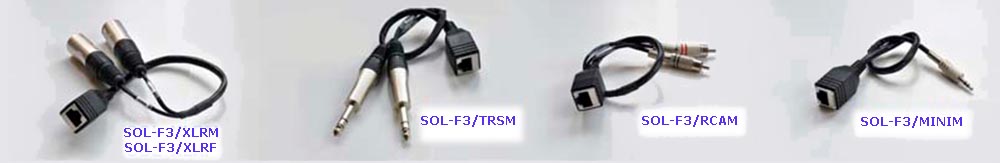

Los  cables compuestos  se forman con un Patch SOL-Pxx
más un adaptador SOL-F3/xxxxx
Estos son algunos de los modelos disponibles:

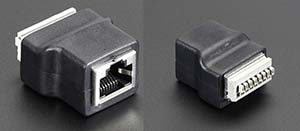

También existe un adaptador universal SOL-F0/8TER   para el caso
de conectar a cableados existentes mediante bornes de presión

Los cables integrales, en cambio,  no requieren adaptadores y se fabrican
en una gran variedad
de modelos con longitudes de 1,2 / 2,5 / 5 metros

Veamos algunos ejemplos de 2,5 m con sus códigos

Precios cables Solidyne

Cables integrales de 1,2 y 2,5 m  = USD$  25

Cables integrales de 5 m  = USD$  30

Cables Compuestos (Sol-Pxx + SOL-F3)  = USD$ 40

Tabla de cables para instalación de consolas UNIDEX

Haga click sobre el icono para ver la página PDF
en Castellano + Inglés

Manguera de cables consola MNG-D612

Longitud de los cables: 1,80 m

PGM OUT      x 2       Plug a XLR macho.
LIN BAL         x 2       DIN5 a XLR hembra.
LIN UNBAL   x 2        RCA a RCA.
TELÉFONO   x 1         RJ11 a RJ11.
VARIOS         x 2        RCA a MiniPlug.
MONITOR     x 2        MiniPlug a MiniPlug.
USB                x 1         Cable USB A-B.

Cables de conexión MNG Mini (para MiniMixer)

Longitud de los cables: 1,80 m
  • AUX STEREO LIN IN = Plug TRS-M a miniplug TRS-M
  • LINEA TELEFONICA = RJ11 a RJ11
  • SALIDA GRABACION MIC = Cable «Y» miniplug TRS-M a miniplug TRS-M y Plug TRS-M
  • Conexión USB a PC: cable  USB-A  a USB-B
  • Salida MiniMixer a PC para generar streaming:  Cable Plug  1/4”  TRS  a Miniplug  1/8”  TRS

Manguera de cables MNG-DX8

Usada en DX816 y DX822

NOTA: Todas las consolas incluyen (aún sin adquirir el cableado):  un adaptador  RJ45 macho a minijack estéreo y a jack estereo 1/4″  para parlantes monitores y auriculares  de Estudio. También incluyen dos cables de conexión USB 2.0 con conectores A + B

A -2 x RJ45 Patch Cord de 1,8 m

B -Un adaptador RJ45 hembra a dos XLR hembra(código SOL-F3/XLRF) para entrada balanceada

C -Un adaptador RJ45 hembra a dos  XLR macho (código SOL-F3/XLRM)  para salida balanceada

D – 2 x cables RJ11 a RJ11 para conexión de teléfonos

E- 2 x Patch Cord de 1,80 m con Plug estéreo TRS de 1/4″en ambos extremos

F – 2 x patch cord  de 1,80 m RCA macho en ampos extremos

G– 2 x conector sin cable Miniplug 1/8″ para conexión  a GPIO

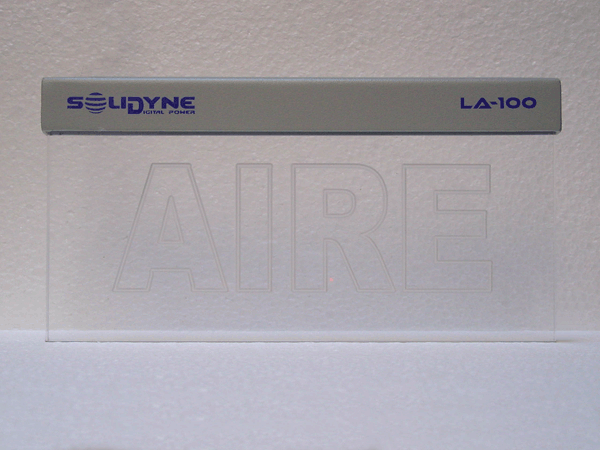

Luz de aire LA 100  de 12 V

(para todos los modelos de consola)

La Luz de Aire LA-100 emplea LEDs de color rojo que iluminan un acrílico con letras grabadas con laser. Su visibilidad es excelente pues la indicación «desaparece» al estar fuera de aire.  Los LEDs  duran más de 100.000 horas.

CARACTERISTICAS

    • 205 mm de ancho, 105 mm de altura y 15 mm de profundidad.
    • Opera con  12 V / 75 mA pudiendo usarse dos luces de aire en paralelo en todas las consolas.
  • Viene con cable de 5 m  con  conector tubular de 2,5 mm,  estándar  las consolas Solidyne

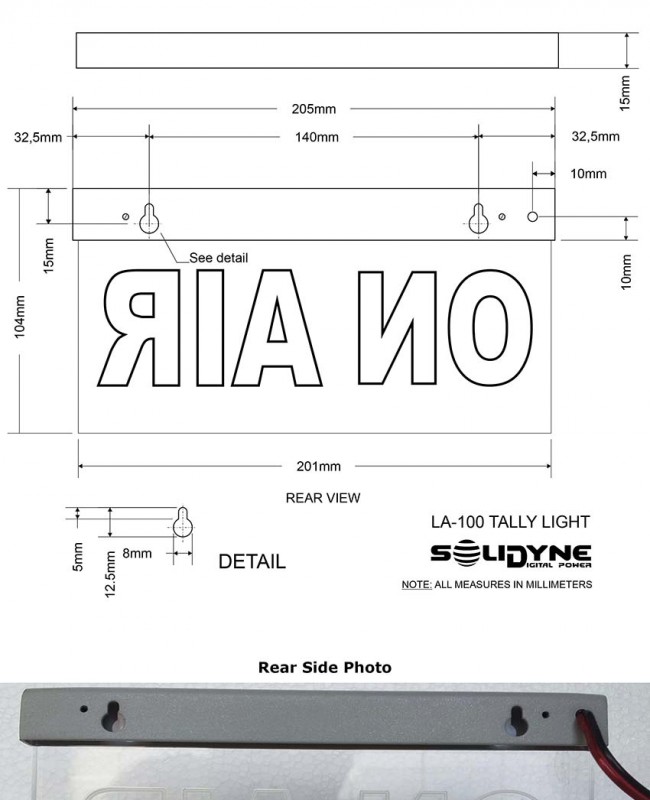

Dimensiones LA-100

LA100DIMENSIONS-850p

Distribuidores de auriculares y controles para el estudio de locución

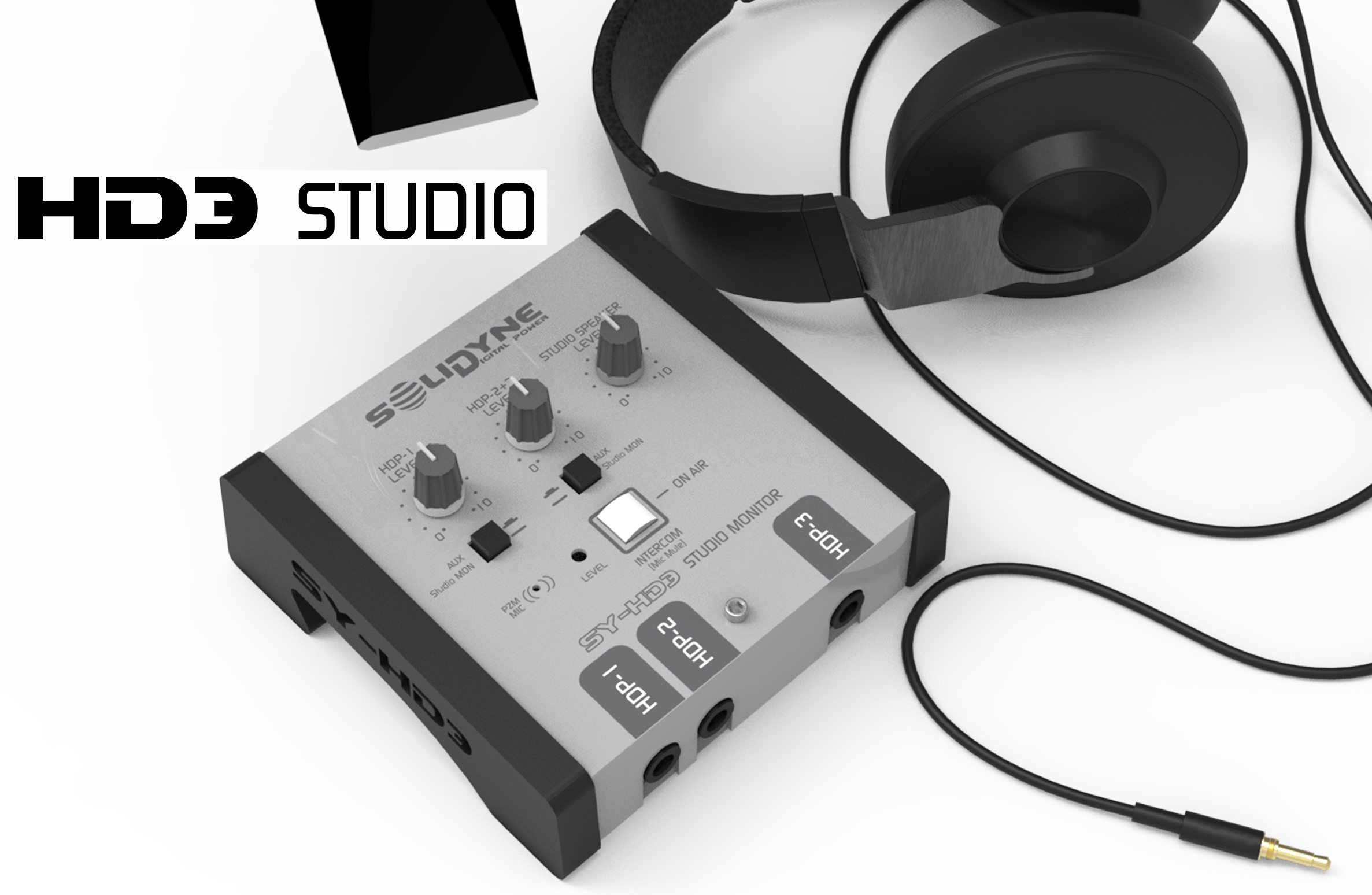

HD3-WEB

HD3 Box

Distribuidor de 3 auriculares + Luz de Aire + Nivel de parlantes + Doble canal de escucha + Intercom con operador.
Pueden conectarse hasta 3 x HD3 a la consola. Se conecta a la consola mediante un cable  RJ45 de red Ethernet de 4 m, provisto con el equipo

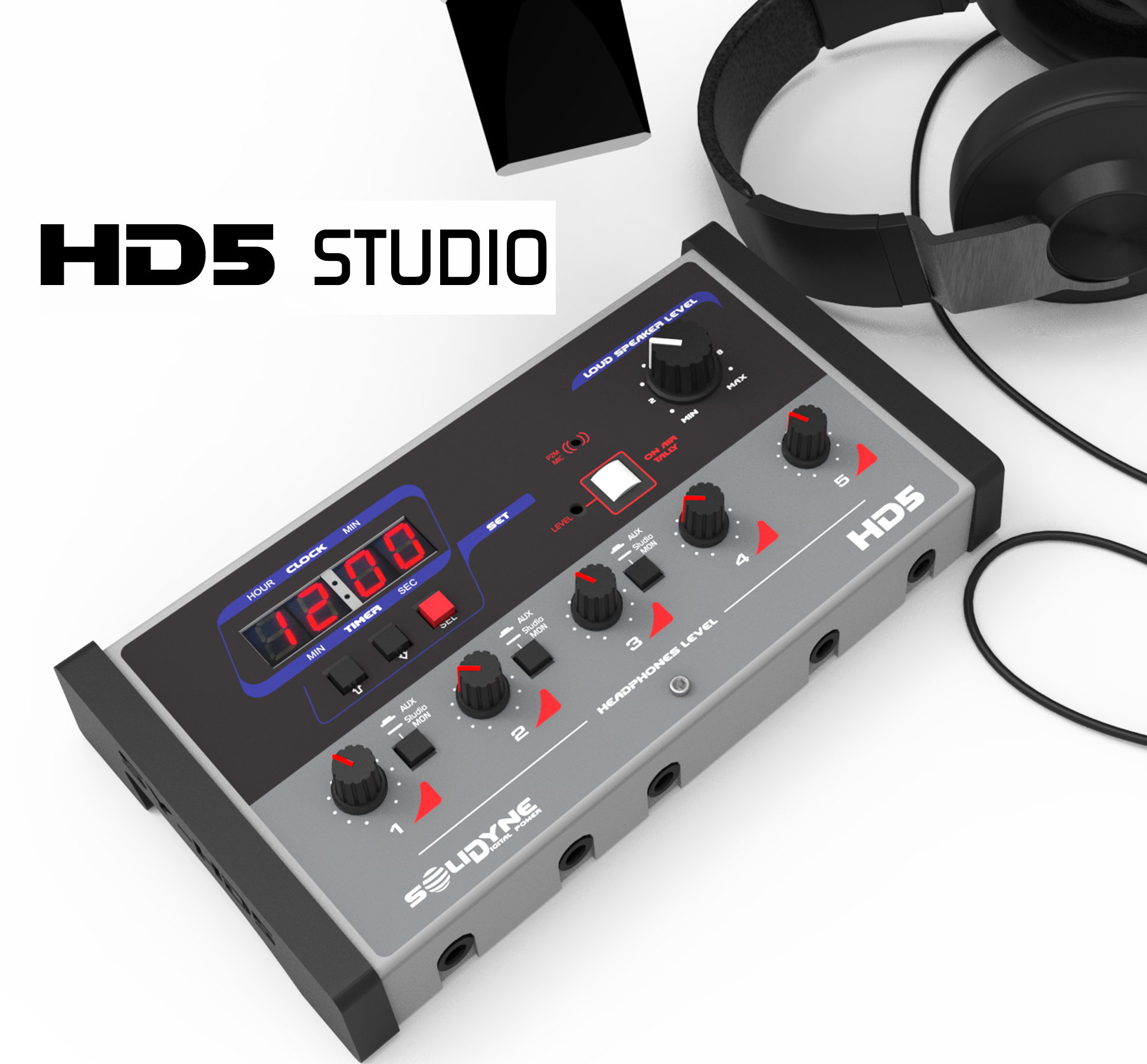

HD5-WEB

HD5 Studio Box

Distribuidor de 5 auriculares + Luz de Aire + Nivel de parlantes + Doble canal de escucha + Intercom con operador + Reloj + Timer de tiempo en el aire. Pueden conectarse hasta 2 x HD5 a la consola. Se conecta a la consola mediante un cable RJ45  de red Ethernet  de 4 m, provisto con el equipo

Estos accesorio de las consolas Unidex, 2600, D612, DX816/822   se conectan a la salida del conector RJ45 Sudio Monitor  mediante un cable patch  macho  a macho de red Ethernet. Esto  reemplaza a los antiguos distribuidores de auriculares  que carecen de las facilidades de talkback inverso, nivel de parlantes  y otras que los  estudios de radio requieren
